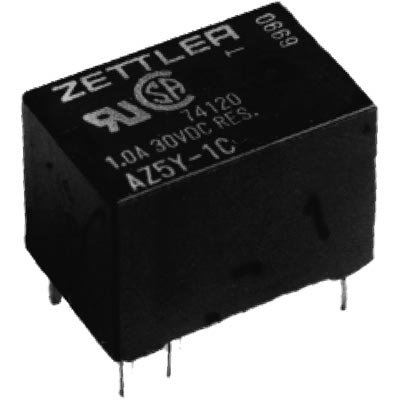

American Zettler AZ5Y-1C-24DE

包装/外壳

DIP

底架

PCB, Through Hole

表面安装

NO

越来越多的功能

THROUGH HOLE-STRAIGHT MOUNT

引脚数

6

质量

3.5 g

终端数量

6

端接材料

Silver Palladium

端接触电镀

GOLD

CoilResistance

1.28 kΩ

Contact Materials

Gold, Silver

Voltage Rating (AC)

300 V

Coil Voltage-Nom

24 V

Operating Temperature-Min

-25 °C

Operating Temperature-Max

60 °C

Rohs Code

有

Manufacturer Part Number

AZ5Y-1C-24DE

Manufacturer

American ZETTLER Inc

Part Life Cycle Code

Obsolete

Ihs Manufacturer

AMERICAN ZETTLER INC

ElectricalLife

400000 Cycle(s)

Manufacturer Series

AZ5

Risk Rank

5.82

JESD-609代码

e3

终端

PC引脚

ECCN 代码

EAR99

端子表面处理

Tin (Sn)

最高工作温度

60 °C

最小工作温度

-25 °C

HTS代码

8536.49.00.50

Reach合规守则

compliant

额定电流

1 A

参考标准

CSA; FCC; UL

审批机构

CSA, UL

本体长度/直径

15.49 mm

本体宽度

10.16 mm

物理尺寸

15.49mm x 10.16mm x 11mm

触点电阻

50 mΩ

绝缘电阻

100000000 Ω

触点电流(DC)-最大值

1 A

密封

环氧端子密封

触点电压(DC)-最大值

150 V

最大额定电压（交流）

300 V

终端类型

SOLDER

最大额定电流

1 A

投掷配置

单刀双掷

最大额定电压（直流）

150 V

继电器类型

POWER/SIGNAL RELAY

触点电流(AC)-最大值

1 A

触点(AC)最大额定值R 负载

运行时间

3 ms

线圈电流

18.75 mA

发布时间

9 ms

触点(DC)最大额定值 R 负载

线圈功率

456 mW

触点电压(AC)-最大值

300 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

24 V

线圈/输入电源类型

DC

PCB孔数

6

开路触点之间的介电强度

500 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

1250 Vrms

触点（AC）最大额定功率 R 负载

触点(DC)最大额定功率 R 负载

继电器功能

单刀双掷

线圈电压(DC)-最大值

24 V

最大线圈电流（直流）

0.019 A

继电器表格

1 FORM C

线圈工作电压(直流)

16.8 V

端子长度

0.0035 inch

本体高度

11 mm

RoHS状态

符合RoHS标准

无铅

无铅
