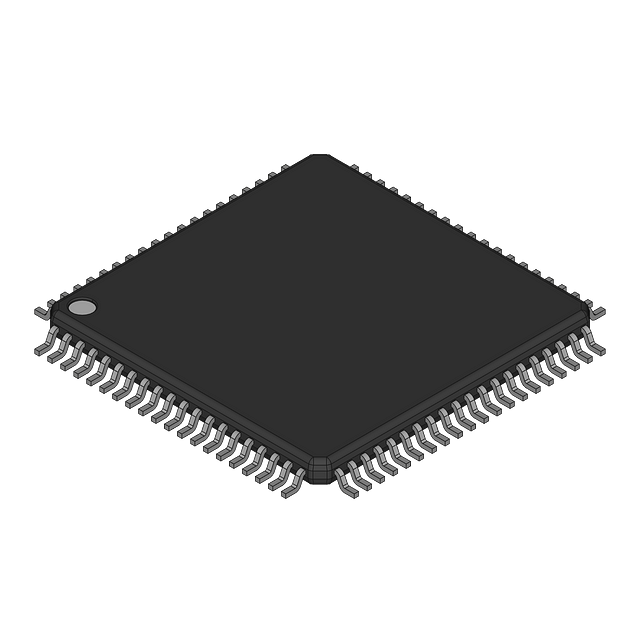

Analog Devices ADUC7027BSTZ62I

包装/外壳

LQFP

安装类型

表面贴装

表面安装

YES

引脚数

80

供应商器件包装

80-LQFP (12x12)

终端数量

80

Manufacturer Lifecycle Status

PRODUCTION (Last Updated: 1 month ago)

Operating Temperature (Max)

125 °C

Memory Types

FLASH

Operating Temperature (Min)

-40 °C

Number of I/Os

40

Package

Bulk

Base Product Number

ADUC7027

厂商

Analog Devices Inc.

Data Converters

A/D 16x12b

Product Status

活跃

Package Description

LFQFP, QFP80,.55SQ,20

Package Style

FLATPACK, LOW PROFILE, FINE PITCH

Moisture Sensitivity Levels

3

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

QFP80,.55SQ,20

Manufacturer Package Code

ST-80-1

Operating Temperature-Min

-40 °C

Supply Voltage-Nom

3 V

Reflow Temperature-Max (s)

未说明

Supply Voltage-Min

2.7 V

Operating Temperature-Max

125 °C

Rohs Code

有

Manufacturer Part Number

ADUC7027BSTZ62I

RAM(byte)

8192

Clock Frequency-Max

44 MHz

Package Code

LFQFP

Package Shape

SQUARE

Manufacturer

Analog Devices Inc

ROM(word)

63488

Part Life Cycle Code

活跃

Number of I/O Lines

40

Ihs Manufacturer

ANALOG DEVICES INC

Supply Voltage-Max

3.6 V

Risk Rank

5.38

Part Package Code

QFP

包装

Bulk

操作温度

-40°C ~ 125°C (TA)

系列

MicroConverter® ADuC7xxx

JESD-609代码

e3

无铅代码

无

零件状态

Production (Last Updated: 1 month ago)

ECCN 代码

3A991.A.2

端子表面处理

Matte Tin (Sn)

HTS代码

8542.31.00.01

子类别

Microcontrollers

技术

CMOS

电压 - 供电

2.7V ~ 3.6V

端子位置

QUAD

终端形式

鸥翼

峰值回流焊温度（摄氏度）

260

端子间距

0.5 mm

Reach合规守则

compliant

频率

44 MHz

JESD-30代码

S-PQFP-G80

资历状况

不合格

Brand Name

Analog Devices Inc

电源

3/3.3 V

温度等级

AUTOMOTIVE

界面

EBI/EMI, I2C, SPI, UART, USART

内存大小

62 kB

振荡器类型

Internal

速度

44MHz

内存大小

8 kB

uPs/uCs/外围ICs类型

MICROCONTROLLER, RISC

核心处理器

ARM7®

周边设备

PWM, Temp Sensor, WDT

程序存储器类型

FLASH

芯尺寸

16/32-Bit

程序内存大小

62KB (31K x16)

连接方式

EBI/EMI, I²C, SPI, UART/USART

电源电流-最大值

45 mA

位元大小

32

访问时间

44 µs

有ADC

YES

DMA 通道

NO

脉宽调制通道

YES

数模转换器通道

NO

座位高度-最大

1.6 mm

决议案

1.5 B

地址总线宽度

16

采样率

1 Msps

核心架构

ARM

EEPROM 大小

-

处理器系列

ARM7

外部数据总线宽度

16

UART 通道数

1

只读存储器可编程性

FLASH

宽度

12 mm

长度

12 mm

RoHS状态

符合RoHS标准

无铅

含铅
