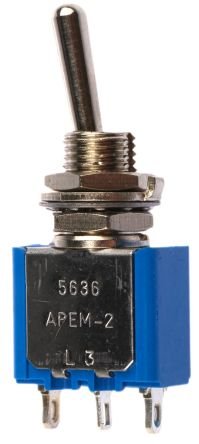

APEM 5636A

包装/外壳

125

底架

Panel

安装类型

面板安装

表面安装

NO

越来越多的功能

PANEL MOUNT-THREADED

房屋材料

不锈钢

终端数量

3

执行器材料

Brass

中心接触电镀

SILVER

端接触电镀

SILVER

Contact Materials

Silver

ElectricalLife

50 kcycles

Voltage Rating (AC)

125 V

Voltage Rating (DC)

30 V

Harmonized Code

ECCN

EAR99

Itar Registered

无

Operating Temperature Max Deg. C

85C

Switch Configuration

开开

Body Orientation

Straight

Seal Description

NOT REQUIRED

Actuator Length (mm)

10.5(mm)

Contact Resistance Max

10(mohm)

Operating Temp Range

-40C to 85C

Dielectric Strength

1000VRMS

Seal Location

NOT REQUIRED

Actuator Style

ROUND LEVER

ActuatorColor

亮铬

Operating Temperature Min Deg. C

-40C

AC Voltage Rating (Max)

250

Pole Throw Configuration

单刀双掷

DC Voltage Rating (Max)

30

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-40°C

RoHS

Compliant

Insulator Material

邻苯二甲酸二烯丙酯

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

5636A

Manufacturer

APEM Inc

Part Life Cycle Code

活跃

Ihs Manufacturer

APEM COMPONENTS INC

Risk Rank

1.56

Dielectric Withstand Volts

1500VRMS V

终端

Solder

ECCN 代码

EAR99

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8536.50.90.65

包装方式

BULK

方向

Straight

Reach合规守则

compliant

额定电流

4 A

终端样式

焊片

本体长度/直径

13.2 mm

本体宽度

7 mm

执行器类型

TOGGLE

开关功能

On-On

触点电阻

10 mΩ

绝缘电阻

1000(Mohm)

触点电流(DC)-最大值

4 A

触点电压(DC)-最大值

30 V

最大额定电压（交流）

250 V

终端类型

SOLDER

最大额定电流

6 A

投掷配置

单刀双掷

照明

Non Illuminated

最大额定电压（直流）

30 V

机械寿命

100 kcycles

开关类型

切换开关

触点额定电流

4 A

照明类型

Illuminated, Non-Illuminated

螺纹尺寸

1/4-40

端子类型

Solder

工作温度范围

-40 → +85°C

触点电流(AC)-最大值

6 A

触点(AC)最大额定值R 负载

触点(DC)最大额定值 R 负载

触点电压(AC)-最大值

125 V

最大额定电流

4(A)

触点功能

ON-ON

开关动作

LATCHED

袖衬长度

0.314 inch

执行器角度

24 deg

触点配置

SPST

袖套直径

0.25 inch

执行器表面处理

CHROME

套管类型

THREADED

端子长度

0.145 inch

产品长度(mm)

13.2(mm)

高度

12 mm

长度

13.2 mm

本体高度

12 mm

执行器长度

10.5 mm

产品高度(mm)

34.2(mm)

达到SVHC

无SVHC

RoHS状态

符合RoHS标准
