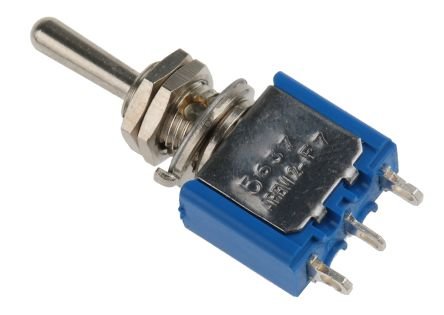

APEM 5637A

包装/外壳

125

底架

Panel

安装类型

面板安装

表面安装

NO

越来越多的功能

PANEL MOUNT

房屋材料

N/A/Stainless Steel

终端数量

3

执行器材料

Brass

中心接触电镀

SILVER

中心触点材料

SILVER

端接材料

SILVER

端接触电镀

SILVER

Contact Materials

Silver

ElectricalLife

50 kcycles

Voltage Rating (AC)

125 V

Voltage Rating (DC)

30 V

Operating Temperature Max Deg. C

85C

Switch Configuration

瞬时断开-断开-瞬时断开

Body Orientation

Straight

Seal Description

NOT REQUIRED

Actuator Length (mm)

10.5(mm)

Contact Resistance Max

10(mohm)

Operating Temp Range

-40C to 85C

Dielectric Strength

1000VRMS

Seal Location

NOT REQUIRED

Actuator Style

ROUND LEVER

ActuatorColor

亮铬

Operating Temperature Min Deg. C

-40C

AC Voltage Rating (Max)

250

Pole Throw Configuration

单刀双掷

DC Voltage Rating (Max)

30

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-40°C

Bushing Size

1/4-40

Unit Weight

0.322180 oz

Factory Pack QuantityFactory Pack Quantity

50

Mounting Styles

面板安装

Manufacturer

Apem

Voltage Rating DC

30 VDC

Illuminated

Non-Illuminated

Terminal Seal

Unsealed

Brand

Apem

RoHS

Details

Actuator

Bat

Insulator Material

邻苯二甲酸二烯丙酯

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Manufacturer Part Number

5637A

Part Life Cycle Code

活跃

Ihs Manufacturer

APEM COMPONENTS INC

Risk Rank

1.97

Dielectric Withstand Volts

2100VAC V

Manufacturer Series

5000

包装

Bulk

终端

Solder

ECCN 代码

EAR99

类型

Miniature Toggle Switch

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8536.50.90.40

子类别

Switches

Reach合规守则

compliant

额定电流

4 A

终端样式

焊片

本体长度/直径

13.1826 mm

本体宽度

6.985 mm

执行器类型

TOGGLE

开关功能

Mom-Off-Mom

触点电阻

10 mΩ

绝缘电阻

1000(Mohm)

触点电流(DC)-最大值

4 A

触点电压(DC)-最大值

30 V

终端类型

SOLDER LUG

投掷配置

单刀双掷

照明

Non Illuminated

机械寿命

100000

开关类型

切换开关

触点额定电流

4 A

触点形式

单刀双掷

照明类型

Illuminated, Non-Illuminated

螺纹尺寸

1/4-40

端子类型

Solder

产品类别

拨动开关

工作温度范围

-40 → +85°C

照明颜色

-

触点(DC)最大额定值 R 负载

最大额定电流

4(A)

触点功能

(ON)-OFF-(ON)

开关动作

MOMENTARY

袖衬长度

0.314 inch

执行器角度

24 deg

触点配置

SPST

执行器表面处理

NICKEL

套管类型

THREADED

灯型

-

安装角

Vertical

端子长度

0.145 inch

产品类别

拨动开关

产品长度(mm)

13.2(mm)

高度

12 mm

宽度

7 mm

本体高度

11.9888 mm

执行器长度

10.5 mm

产品高度(mm)

34.2(mm)

达到SVHC

无SVHC

RoHS状态

符合RoHS标准

可燃性等级

UL 94 V-0
