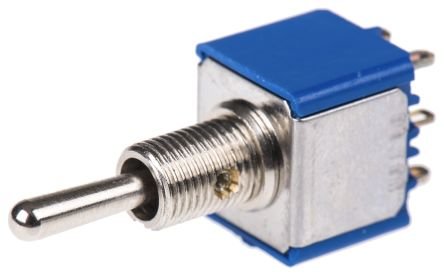

APEM 5649A

包装/外壳

125

底架

Bushing, Panel

安装类型

面板安装

表面安装

NO

越来越多的功能

PANEL MOUNT

房屋材料

不锈钢

执行器材料

Brass

中心接触电镀

SILVER

中心触点材料

SILVER

端接材料

SILVER

端接触电镀

SILVER

Contact Materials

Silver

ElectricalLife

50 kcycles

Voltage Rating (AC)

125 V

Voltage Rating (DC)

30 V

Harmonized Code

ECCN

EAR99

Itar Registered

无

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-40°C

Bushing Size

1/4-40

Factory Pack QuantityFactory Pack Quantity

50

Mounting Styles

面板安装

Actuator Style

Bat

Manufacturer

Apem

Voltage Rating DC

30 VDC

Illuminated

Non-Illuminated

Brand

Apem

RoHS

Details

Actuator

Bat

Insulator Material

邻苯二甲酸二烯丙酯

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Manufacturer Part Number

5649A

Part Life Cycle Code

活跃

Ihs Manufacturer

APEM COMPONENTS INC

Risk Rank

1.97

Dielectric Withstand Volts

2100VAC V

Manufacturer Series

5000

包装

Bulk

终端

Solder

ECCN 代码

EAR99

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8536.50.90.40

子类别

Switches

方向

Straight

深度

12 mm

Reach合规守则

compliant

额定电流

4 A

终端样式

焊片

本体长度/直径

13.1826 mm

本体宽度

11.9888 mm

执行器类型

TOGGLE

开关功能

On-Off-On

触点电阻

10 mΩ

绝缘电阻

1000000000 Ω

触点电流(DC)-最大值

4 A

触点电压(DC)-最大值

30 V

最大额定电压（交流）

250 V

终端类型

SOLDER LUG

最大额定电流

6 A

投掷配置

DPDT

照明

Non Illuminated

最大额定电压（直流）

30 V

机械寿命

100 kcycles

开关类型

切换开关

触点额定电流

4 A

触点形式

DPDT

照明类型

Illuminated, Non-Illuminated

端子类型

Solder

产品类别

拨动开关

工作温度范围

-40 → +85°C

照明颜色

-

触点(DC)最大额定值 R 负载

触点功能

ON-OFF-ON

开关动作

MOMENTARY

袖衬长度

0.314 inch

生命（周期）

30 kcycles

执行器角度

24 deg

触点配置

DPST

执行器表面处理

NICKEL

灯型

-

端子长度

0.145 inch

产品类别

拨动开关

高度

12 mm

长度

13.2 mm

宽度

12 mm

本体高度

11.9888 mm

执行器长度

10.5 mm

达到SVHC

无SVHC

RoHS状态

符合RoHS标准
