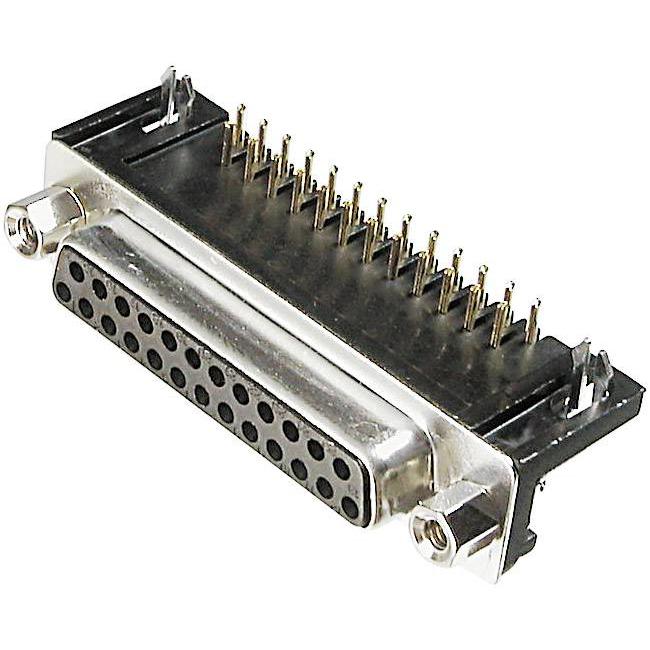

ASSMANN WSW Components A-DF 25 A/KG-T1

触点镀层

Gold, Nickel

安装类型

通孔

Number of pins

25

外壳材料

STEEL

房屋材料

PBT

终端数量

25

安装选项1

#4-40

安装选项2

SCREWLOCKS

越来越多的硬件

4-40 UNC Screwlocks

RoHS-compliant

有

Casing

Polyester glasfaserverstärkt UL94V-0

Contact Materials

Phosphor bronze 6µ gold

Connection angle

90°

No. of rows

2

Manufacturer part #

A-DF 25 A/KG-T1

Connections

Soldering

Content

1pc(s)

Plug / Receptacle

F

Body Orientation

直角

Number of Contact Rows

2

Contact Pitch (mm)

1.38(mm)

Product Depth (mm)

20.6(mm)

Operating Temp Range

-55C to 105C

Termination Method

Solder

Mounting Styles

通孔

Operating Voltage (Max)

250VAC

Rad Hardened

无

Voltage, Rating

250.0 V

Maximum Operating Temperature

+105°C

Minimum Operating Temperature

-40.0°C

Shell Sizes

3/B

Body Length

2.088 inch

Insulator Material

POLYAMIDE

Operating Temperature-Min

-55 °C

Operating Temperature-Max

105 °C

Rohs Code

有

Manufacturer Part Number

A-DF25A/KG-T1

Number of Rows Loaded

2

Manufacturer

ASSMANN WSW components GmbH

Part Life Cycle Code

活跃

Ihs Manufacturer

ASSMANN WSW COMPONENTS GMBH

Risk Rank

1.66

系列

A-DF

ECCN 代码

EAR99

Connector type

Socket, horizontal mount

类型

Terminal strip

性别

Female

附加功能

质量等级 III

HTS代码

8536.69.40.30

子类别

D型连接器

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

2.77mm

触头总数

25

端子间距

2.7686 mm

深度

12.55mm

Reach合规守则

compliant

额定电流

3/Contact(A)

外壳完成

TIN

参考标准

UL,VDE

可靠性

COMMERCIAL

PCB行数

2

接头数量

25(POS)

PCB接触图案

STAGGERED

本体宽度

0.494 inch

触点性别

FEMALE

空壳

NO

本体深度

0.583 inch

额定电流（信号）

5 A

触点样式

RND PIN-SKT

绝缘电阻

1000000000 Ω

配套触点间距

0.109 inch

主体/外壳样式

SOCKET

终端类型

SOLDER

介电耐压

1000VAC V

端口的数量

1(Port)

PCB 触点行距

2.8448 mm

触点图案

STAGGERED

配套接点行距

0.112 inch

外壳电镀

Tin Over Copper

端子长度

0.126 inch

产品长度(mm)

53.05(mm)

长度

53.04mm

产品高度(mm)

12.55(mm)
