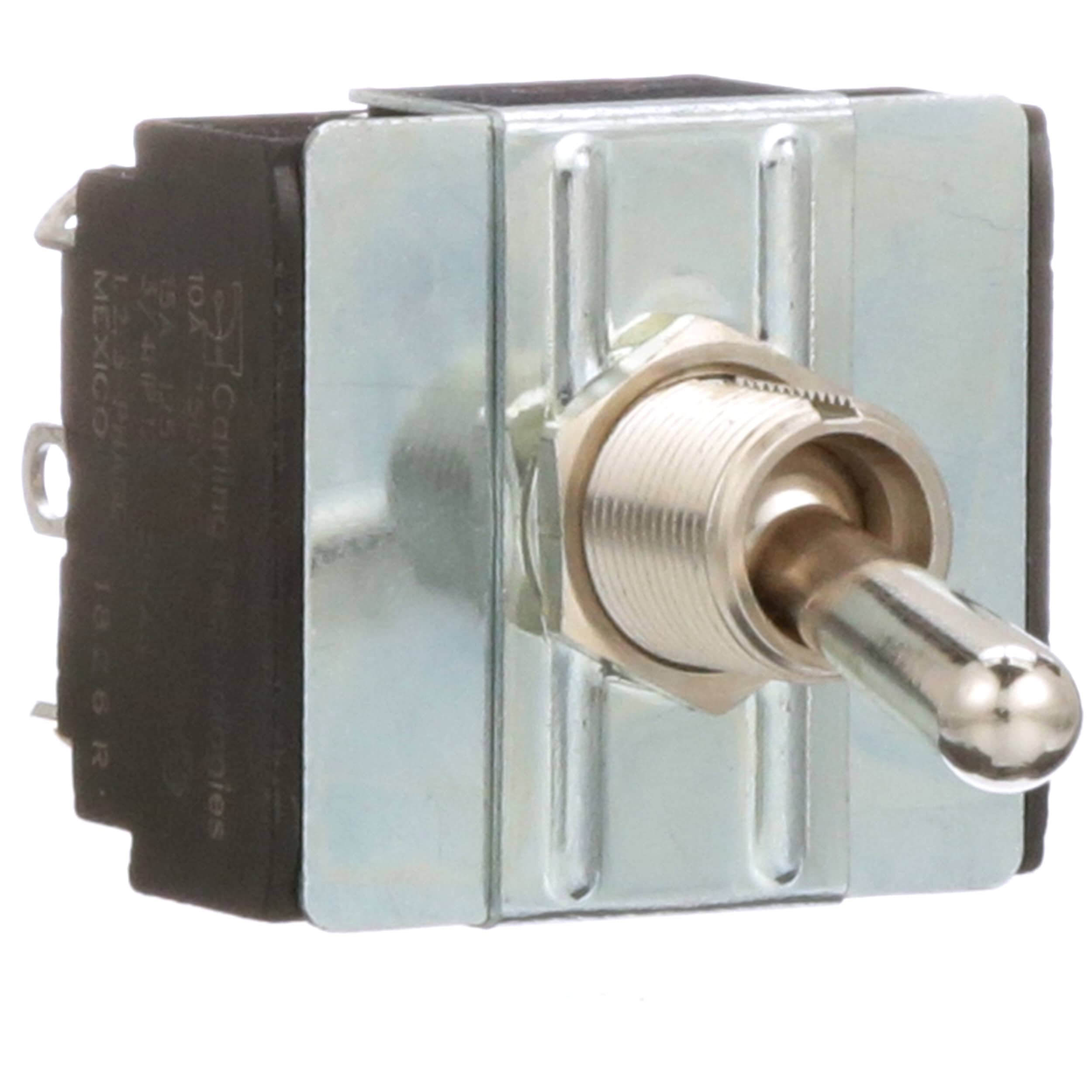

Carling Technologies IM250-73

触点镀层

Nickel

底架

Panel

安装类型

Bushing

表面安装

NO

越来越多的功能

PANEL MOUNT-THREADED

房屋材料

Phenolic/N/A

终端数量

12

执行器材料

Brass

Contact Materials

Silver

ElectricalLife

50 kcycles

Voltage, Rating

250 V

Voltage Rating (AC)

125 V

Harmonized Code

ECCN

EAR99

Itar Registered

无

Operating Temperature Max Deg. C

85C

Switch Configuration

开 关 开

Body Orientation

Straight

Seal Description

NOT REQUIRED

Product Depth (mm)

36.47(mm)

Actuator Length (mm)

17.45(mm)

Operating Temp Range

0C to 85C

Dielectric Strength

1000VAC/1000VDC

Seal Location

NOT REQUIRED

Base/Housing Material

PHENOLIC

Actuator Style

扳手杠杆

Operating Temperature Min Deg. C

0C

AC Voltage Rating (Max)

250

Pole Throw Configuration

4PDT

Bushing Size

15/32-32

Unit Weight

2.091922 oz

Factory Pack QuantityFactory Pack Quantity

100

Mounting Styles

面板安装

Manufacturer

卡林技术

Illuminated

Non-Illuminated

Terminal Seal

Unsealed

Brand

卡林技术

RoHS

Details

Actuator

Bat

Voltage Rating AC

125 V

Product Status

活跃

厂商

卡林技术

Package

Bulk

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

IM250-73

Part Life Cycle Code

活跃

Ihs Manufacturer

CARLING TECHNOLOGIES INC

Risk Rank

2.15

系列

H/I

操作温度

0°C ~ 85°C

无铅代码

有

终端

Solder

ECCN 代码

EAR99

类型

HEAVY DUTY

定位的数量

3

最高工作温度

65.6 °C

最小工作温度

-17.8 °C

HTS代码

8536.50.90.65

子类别

Switches

额定电流

15A (AC)

方向

Straight

入口保护

-

Reach合规守则

compliant

额定电流

15 A

终端样式

焊片

审批机构

CSA, UL

本体长度/直径

36.47 mm

本体宽度

33.22 mm

执行器类型

标准圆形

电路

4PDT

开关功能

ON - OFF - ON

面板开孔尺寸

Circular - 12.70mm Dia

绝缘电阻

100(Mohm)

照明电压（标称）

-

照明类型，颜色

-

最大额定电压（交流）

250 V

终端类型

SOLDER

极数

4

投掷配置

4PDT

照明

Non-Illuminated

机械寿命

100 kcycles

开关类型

切换开关

触点额定电流

15 A

触点形式

4PDT

照明类型

Illuminated

螺纹尺寸

15/32-32

套管螺纹

15/32-32

产品类别

拨动开关

照明颜色

-

触点电流(AC)-最大值

15 A

触点(AC)最大额定值R 负载

孔直径

12.7 mm

触点电压(AC)-最大值

125 V

最大额定电流

15(A)

开关动作

LATCHED

套管类型

THREADED

灯型

-

特征

-

符合标准

UL; CSA

产品类别

拨动开关

产品长度(mm)

33.22(mm)

本体高度

20.4 mm

执行器长度

17.45 mm

产品高度(mm)

58.04(mm)

辐射硬化

无

RoHS状态

符合RoHS标准
