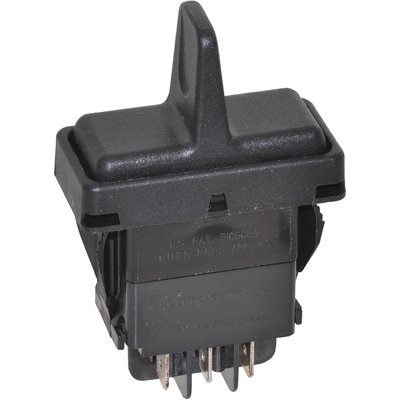

Carling Technologies V8DAS001-JZZ00-000

底架

Panel, Snap in

安装类型

Panel Mount, Snap-In

表面安装

NO

越来越多的功能

PANEL MOUNT

房屋材料

POLYESTER BLEND/N/A

执行器材料

Nylon 66

Contact Materials

Silver, Tin

Voltage Rating (AC)

12 V

Voltage Rating (DC)

12 V

Operating Temperature Max Deg. C

85C

Switch Configuration

开 关 开

Product Depth (mm)

24.38(mm)

Operating Temp Range

-40C to 85C

Mounting Styles

Panel

Actuator Style

Paddle

Operating Temperature Min Deg. C

-40C

Pole Throw Configuration

单刀双掷

DC Voltage Rating (Max)

12

Unit Weight

1.132118 oz

Factory Pack QuantityFactory Pack Quantity

10

Manufacturer

卡林技术

Voltage Rating DC

12 VDC

Illuminated

Non-Illuminated

Terminal Seal

Sealed

Brand

卡林技术

Contact Rating

20 A

Tradename

Contura XI

RoHS

Details

Actuator

Rocker

Package

Bulk

厂商

卡林技术

Product Status

活跃

ElectricalLife

100,000 Cycles

Insulator Material

POLYESTER

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Manufacturer Part Number

V8DAS001-JZZ00-000

Part Life Cycle Code

活跃

Ihs Manufacturer

CARLING TECHNOLOGIES INC

Risk Rank

2.16

Dielectric Withstand Volts

1500VRMS V

包装

Bulk

系列

V

操作温度

-40°C ~ 85°C

终端

快速连接

ECCN 代码

EAR99

类型

密封翘板开关

定位的数量

3

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8536.50.90.40

子类别

Switches

额定电流

20 A

入口保护

IP66/IP68 - Dust Tight, Water Resistant, Waterproof

Reach合规守则

compliant

终端样式

快速连接

审批机构

CSA, UL, VDE

本体宽度

20.828 mm

执行器类型

Paddle

电路

单刀双掷

开关功能

(ON) - OFF - (ON)

面板开孔尺寸

Rectangular - 36.83mm x 21.08mm

触点电阻

10 mΩ

绝缘电阻

50 MΩ

颜色 - 执行器/盖

Black

触点电流(DC)-最大值

20 A

照明电压（标称）

-

照明类型，颜色

-

触点电压(DC)-最大值

12 V

终端类型

QUICK CONNECT

极数

1

投掷配置

单刀双掷

最大额定电压（直流）

12 V

机械寿命

150 kcycles

开关类型

摇臂开关

触点额定电流

20 A

触点形式

单刀双掷

照明类型

Illuminated

端子类型

快速连接

产品类别

翘板开关

照明颜色

-

触点(DC)最大额定值 R 负载

执行器标记

无标记

最大额定电流

20@12VDC(A)

触点功能

(ON)-OFF-(ON)

开关动作

MOMENTARY

产品

翘板开关

灯型

-

特征

-

端子长度

0.4 inch

产品类别

翘板开关

产品长度(mm)

48.51(mm)

高度

40.3 mm

长度

34.8 mm

宽度

16.9 mm

本体高度

27.4066 mm

产品高度(mm)

72.52(mm)

辐射硬化

无

RoHS状态

符合RoHS标准

评级结果

IP66, IP68
