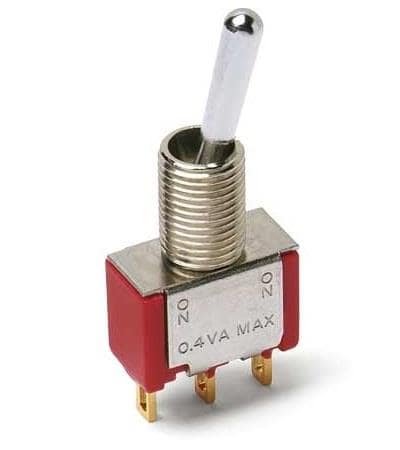

C&K Components 7401P3H3AV2QE

工厂交货时间

15 Weeks

触点镀层

Gold, Silver

底架

Brackets

表面安装

NO

越来越多的功能

THROUGH HOLE-RIGHT ANGLE

房屋材料

不锈钢

执行器材料

BRASS

中心接触电镀

SILVER

中心触点材料

铜合金

端子材料

铜合金

端接材料

银币

端接触电镀

SILVER

Contact Materials

Silver

Voltage Rating (AC)

120 V

Voltage Rating (DC)

28 V

Bushing Size

0.315 in

Maximum Operating Temperature

+ 85 C

Minimum Operating Temperature

- 30 C

Factory Pack QuantityFactory Pack Quantity

40

Mounting Styles

通孔

Actuator Style

Paddle

Manufacturer

C&K Switches

Voltage Rating DC

28 VDC

Illuminated

Non-Illuminated

Terminal Seal

Sealed

Brand

C&K

RoHS

Details

Actuator

Paddle

Manufacturer Series

7000

Dielectric Withstand Volts

1400VAC V

Risk Rank

5.54

ElectricalLife

100000 Cycle(s)

Ihs Manufacturer

C & K COMPONENTS INC

Part Life Cycle Code

活跃

ActuatorColor

CHROME

Manufacturer Part Number

7401P3H3AV2QE

Rohs Code

有

Operating Temperature-Max

85 °C

Operating Temperature-Min

-30 °C

包装

Bulk

系列

7000

JESD-609代码

e4

终端

PC引脚

ECCN 代码

EAR99

端子表面处理

Silver (Ag)

最高工作温度

85 °C

最小工作温度

-30 °C

子类别

Switches

深度

42.8 mm

Reach合规守则

not_compliant

额定电流

5 A

终端样式

焊针

本体长度/直径

21.59 mm

本体宽度

12.7 mm

执行器类型

TOGGLE

开关功能

ON - NONE - ON

触点电阻

0.01 mΩ

绝缘电阻

10 GOhms

触点电流(DC)-最大值

5 A

密封

EPOXY

触点电压(DC)-最大值

28 V

最大额定电压（交流）

250 V

终端类型

SOLDER

最大额定电流

5 A

投掷配置

4P, 4PDT

最大额定电压（直流）

28 V

开关类型

切换开关

触点形式

4PST

照明类型

Illuminated

产品类别

拨动开关

照明颜色

-

触点电流(AC)-最大值

2 A

触点(AC)最大额定值R 负载

触点(DC)最大额定值 R 负载

触点电压(AC)-最大值

250 V

PCB孔数

14

触点功能

ON-ON

可焊性

MIL-STD

袖衬长度

0.295 inch

执行器角度

25 deg

袖套直径

0.314 inch

执行器表面处理

亮铬

套管类型

1/4-40

灯型

-

安装角

Right

端子长度

0.125 inch

产品类别

拨动开关

长度

21.59 mm

本体高度

21.971 mm

执行器长度

11.43 mm

RoHS状态

符合RoHS标准

可燃性等级

UL 94 V-0
