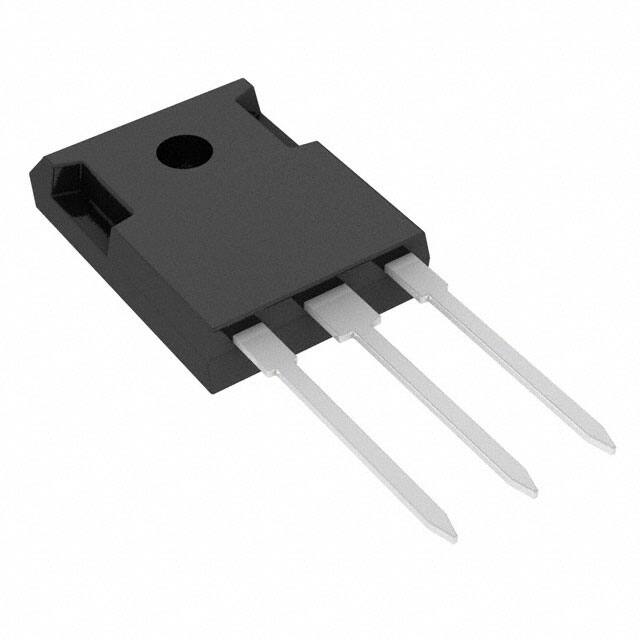

Diodes Incorporated SBR60A45PT

底架

通孔

安装类型

通孔

包装/外壳

TO-247-3

引脚数

3

质量

6.756003g

二极管元件材料

SILICON

Number of Elements

2

包装

Tube

系列

SBR®

已出版

2011

JESD-609代码

e3

无铅代码

no

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

3

ECCN 代码

EAR99

端子表面处理

Matte Tin (Sn)

最高工作温度

150°C

最小工作温度

-65°C

应用

超快速柔软恢复

HTS代码

8541.10.00.80

端子位置

SINGLE

峰值回流焊温度（摄氏度）

260

时间@峰值回流温度-最大值(s)

40

引脚数量

3

元素配置

共阴极

速度

Standard Recovery >500ns, > 200mA (Io)

二极管类型

超屏蔽

反向泄漏电流@ Vr

1mA @ 45V

不同 If 时电压 - 正向 (Vf)

580mV @ 30A

正向电流

60A

工作温度 - 结点

-65°C~150°C

平均整流电流（Io）

30A

正向电压

600mV

相位的数量

1

峰值反向电流

1mA

最大重复反向电压(Vrrm)

45V

峰值非恢复性浪涌电流

280A

二极管配置

1 Pair Common Cathode

最大正向浪涌电流（Ifsm）

350A

高度

22.38mm

长度

16.25mm

宽度

5.36mm

辐射硬化

无

RoHS状态

ROHS3 Compliant
