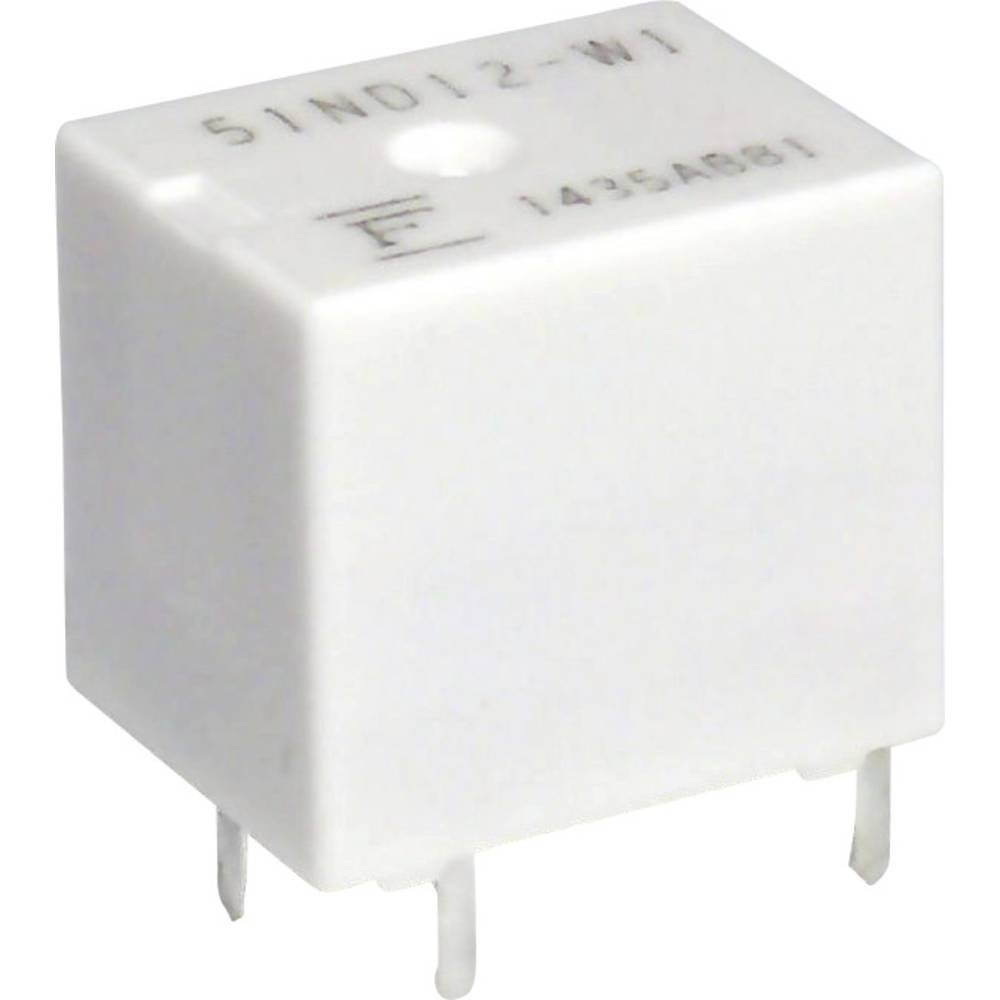

Fujitsu FBR51ND06-W1

包装/外壳

600

底架

通孔

表面安装

NO

越来越多的功能

THROUGH HOLE-STRAIGHT MOUNT

引脚数

5

质量

6 g

终端数量

5

CoilResistance

60 Ω

Contact Materials

Silver, Tin

Dim

(L x W x H) 15.7 x 12.3 x 14 mm

Coil nominal voltage

6V DC

RoHS-compliant

有

Connections

Print

Resistance (coil)

60Ω

Switching current (max.)

25A

Switching voltage (max.)

30V AC,30V DC

Min. temperature

-40°C

Nominal voltage (details)

6V DC

Max. temperature

+80°C

Max. switching capacity

280W

Unit Weight

0.211644 oz

Factory Pack QuantityFactory Pack Quantity

45

Mounting Styles

PCB 安装

Manufacturer

Fujitsu

Brand

Fujitsu

RoHS

N

Coil Voltage-Nom

6 V

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

FBR51ND06-W1

Part Life Cycle Code

不推荐

Samacsys Description

Automotive Relays AUTO

Ihs Manufacturer

FUJITSU LTD

ElectricalLife

200000 Cycle(s)

Risk Rank

7.93

系列

FBR51

包装

Tube

终端

Solder

ECCN 代码

EAR99

类型

FBR51ND06-W1

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8536.41.00.05

子类别

Relays

包装方式

TUBE

深度

12.1 mm

Reach合规守则

compliant

本体长度/直径

15.5 mm

本体宽度

12.1 mm

物理尺寸

15.5mm x 12.1mm x 13.7mm

触点电流(DC)-最大值

25 A

密封

PLASTIC SEALED

触点电压(DC)-最大值

14 V

终端类型

SOLDER

最大额定电流

35 A

投掷配置

单刀双掷

最大额定电压（直流）

16 V

触点额定电流

35 A

触点终端

焊针

触点形式

SPDT (1 Form C)

继电器类型

POWER/SIGNAL RELAY

下降时间（典型值）

5 ms

产品类别

汽车继电器

运行时间

10 ms

线圈电压

6 VDC

线圈型

Latching

切换电压

30 V

线圈电流

100 mA

发布时间

5 ms

触点(DC)最大额定值 R 负载

线圈功率

600 mW

触点/输出电源类型

DC

继电器动作

MOMENTARY

线圈电压(DC)

6 V

线圈/输入电源类型

DC

PCB孔数

5

输入开关控制类型

Random

开关电流

25 A

继电器功能

单刀双掷

线圈电压(DC)-最大值

6 V

最大线圈电流（直流）

0.1 A

继电器表格

1 FORM C

测试电压

500 V

线圈工作电压(直流)

4.5 V

线圈释放电压(DC)

0.5 V

开关容量

280 W

特征

w/o elbow mount

端子长度

0.0035 inch

产品类别

汽车继电器

高度

14 mm

长度

15.5 mm

宽度

12.3 mm

本体高度

13.7 mm

RoHS状态

符合RoHS标准
