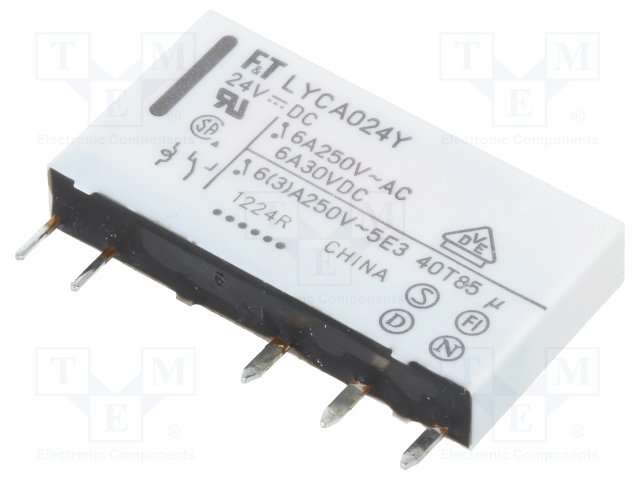

Fujitsu FTR-LYCA024Y

包装/外壳

SIP

底架

PCB, Through Hole

安装类型

PCB 安装

表面安装

NO

越来越多的功能

THROUGH HOLE-STRAIGHT MOUNT

引脚数

5

质量

5 g

终端数量

5

端接材料

氧化银锡

CoilResistance

3.388 kΩ

Coil Voltage AC

24 V

Contact Materials

Cadmium, Silver, Tin

Schedule B

8536490050

Voltage Rating (AC)

250 V

Relay Construction

Non-Latching

Pick-up Voltage (Max)

15.9VDC

Product Depth (mm)

5(mm)

LED Indicator

无

Operating Temp Range

-40C to 85C

Mounting Styles

通孔

Dropout Volt

1.2VDC

Seal

Sealed

Rad Hardened

无

Unit Weight

0.176370 oz

Factory Pack QuantityFactory Pack Quantity

15

Manufacturer

Fujitsu

Brand

Fujitsu

RoHS

Details

Package Description

ROHS COMPLIANT

Coil Voltage-Nom

24 V

Operating Temperature-Min

-40 °C

Part Life Cycle Code

活跃

Samacsys Description

SPDT Through Hole Non-Latching Relay Solder, 24V

Ihs Manufacturer

FUJITSU LTD

ElectricalLife

30000 Cycle(s)

Risk Rank

1.64

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

FTR-LYCA024Y

系列

FTR-LY

包装

Tube

终端

Solder

ECCN 代码

EAR99

类型

功率继电器

最高工作温度

85 °C

最小工作温度

-40 °C

应用

Power

HTS代码

8536.41.00.20

子类别

Relays

深度

5 mm

Reach合规守则

compliant

引脚数量

5

参考标准

CSA; UL; VDE

终端样式

焊针

本体长度/直径

28 mm

本体宽度

5 mm

物理尺寸

28mm x 5mm x 15mm

触点电阻

100 mΩ

绝缘电阻

1000000000 Ω

触点电流(DC)-最大值

6 A

密封

RT3

触点电压(DC)-最大值

24 V

最大额定电压（交流）

250 V

终端类型

SOLDER

最大额定电流

6 A

极数

1

投掷配置

单刀双掷

触点额定电流

6 A

触点终端

焊针

触点形式

1 Form C

继电器类型

POWER/SIGNAL RELAY

端子类型

PCB 引脚

产品类别

通用继电器

触点电流(AC)-最大值

6 A

触点(AC)最大额定值R 负载

运行时间

8 ms

线圈电压

24V dc

线圈型

Non-Latching

切换电压

250 VAC

线圈电流

7.08 mA

发布时间

4 ms

触点(DC)最大额定值 R 负载

消耗功率

170 mW

线圈功率

170 mW

触点电压(AC)-最大值

250 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

24 V

线圈/输入电源类型

DC

PCB孔数

5

开路触点之间的介电强度

1000 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

4000 Vrms

触点（AC）最大额定功率 R 负载

开关电流

6A

触点(DC)最大额定功率 R 负载

继电器功能

单刀双掷

触点排列

单刀双掷

线圈电压(DC)-最大值

24 V

触点配置

单刀双掷

最大线圈电流（直流）

0.007 A

继电器表格

1 FORM C

线圈工作电压(直流)

15.9 V

线圈释放电压(DC)

1.2 V

产品

功率继电器

端子长度

0.004 inch

线圈抑制二极管

无

产品类别

通用继电器

线圈终端

焊针

额定电压 （交流）

250(V)

产品长度(mm)

28(mm)

高度

15 mm

长度

28 mm

宽度

15 mm

本体高度

15 mm

产品高度(mm)

15(mm)

辐射硬化

无

RoHS状态

符合RoHS标准
