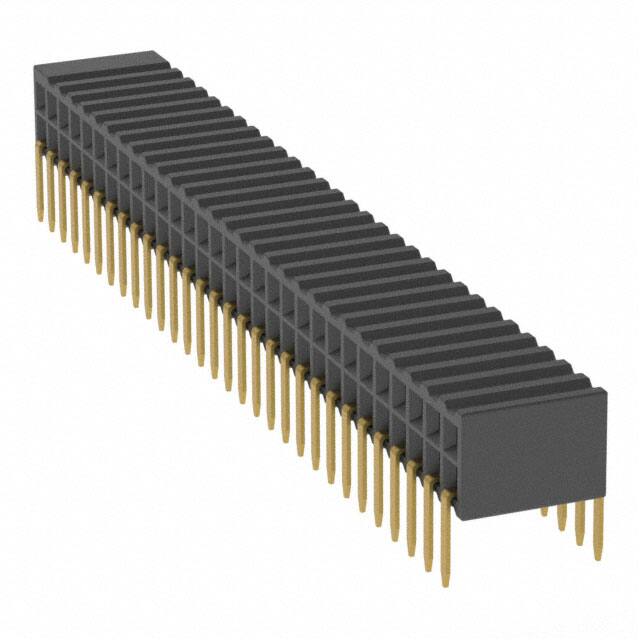

Harwin Inc. M50-3203045

底架

通孔

安装类型

Through Hole, Right Angle

触点形状

Square

Contact Finish Mating

Gold

Contact Materials

磷青铜

Insulation Materials

Polyamide (PA9T), Nylon 9T

操作温度

-40°C~105°C

包装

Tube

系列

Archer M50

已出版

2013

JESD-609代码

e4

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终端

Solder

连接器类型

Receptacle

定位的数量

60

应用

General Purpose, Medical, Telecommunications

行数

2

附加功能

ROHS COMPLIANT

紧固类型

Push-Pull

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

内螺纹插座

混合接触

NO

额定电流

1A

绝缘高度

0.136 3.46mm

样式

板对板或电缆

已加载定位数量

All

间距 - 配套

0.050 1.27mm

绝缘颜色

Black

导体数量

ONE

可靠性

COMMERCIAL

本体长度/直径

1.516 inch

行间距-交配

0.050 (1.27mm)

触点长度 - 柱子

0.094 2.40mm

PCB行数

2

PCB接触图案

RECTANGULAR

本体宽度

0.136 inch

触点性别

Female

UL可燃性规范

94V-0

绝缘电阻

1000000000Ohm

配套触点间距

0.05 inch

偏振键

极化外壳

介电耐压

500VAC V

PCB 触点行距

5.08 mm

耐用性

300 Cycles

插入力-最大值

.973 N

电镀厚度

10μin

触点表面处理厚度 - 配套

10.0μin 0.25μm

触点表面处理厚度 - 柱子

10.0μin 0.25μm

长度 - 终端

0.094 inch

材料可燃性等级

UL94 V-0

RoHS状态

ROHS3 Compliant
