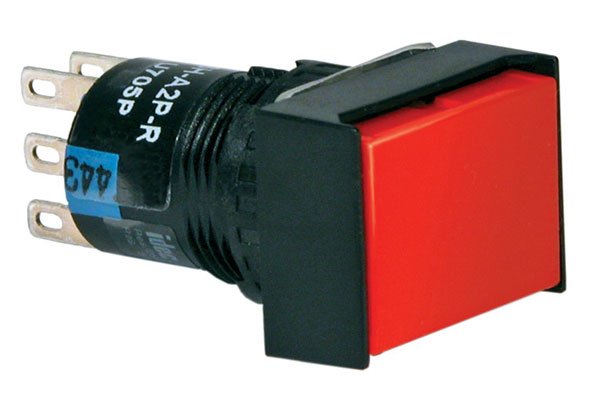

Idec AB6H-M1P-R

底架

Panel

触点镀层

Gold

形状

Rectangle

Contact Materials

Gold, Silver

ElectricalLife

100 kcycles

Voltage Rating (AC)

120 V

Operating Temperature Max Deg. C

55C

Switch Configuration

N.O./N.C.

Product Depth (mm)

24(mm)

Operating Temp Range

-25C to 55C

Mounting Styles

Panel

Actuator Style

矩形按钮

Operating Temperature Min Deg. C

-25C

AC Voltage Rating (Max)

250

Pole Throw Configuration

单刀双掷

DC Voltage Rating (Max)

250

Operation

Momentary

Manufacturer Part Number

AB6H-M1P-R

Approvals

CE, CSA, UR

Manufacturer

IDEC

Mounting Hole Size

Φ16mm

Maximum Operating Temperature

+ 55 C

Minimum Operating Temperature

- 25 C

Factory Pack QuantityFactory Pack Quantity

1

Voltage Rating DC

250 VDC

Illuminated

Non-Illuminated

Brand

IDEC

系列

A6

终端

Solder

类型

瞬时触点

最高工作温度

55 °C

最小工作温度

-25 °C

颜色

Red

子类别

Switches

方向

Straight

额定电流

1 A

终端样式

快速连接

审批机构

CSA, UL

触点电阻

50 mΩ

绝缘电阻

100 MΩ

最大额定电压（交流）

250 V

极数

1

投掷配置

单刀双掷

最大额定电压（直流）

250 V

机械寿命

1 Mcycles

触点额定电流

1 A

照明类型

不需要

端子类型

Quick Connect/Solder

产品类别

Pushbutton

照明颜色

-

面板后深度

1.22

最大额定电流

1@120VAC 24VDC(A)

产品

标准开关

灯型

-

产品类别

按钮开关

触点

单刀双掷

知识产权评级

IP65

产品长度(mm)

18(mm)

产品高度(mm)

39(mm)

RoHS状态

符合RoHS标准

评级结果

IP65
