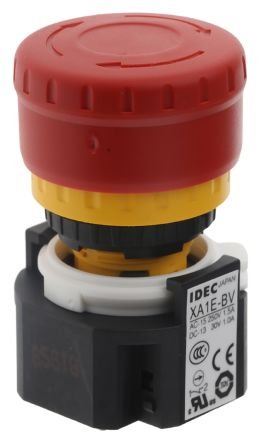

Idec XA1E-BV313-R

触点镀层

Gold

底架

Panel

安装类型

面板安装

质量

23 g

Actuator Diameter (mm)

29 mm

Contact Materials

Gold, Silver

ElectricalLife

250 kcycles

Voltage - Rated (AC)

250 V

Voltage Rating (AC)

250 V

Operation

Push Lock-Twist Release, Push-Pull

Manufacturer Part Number

XA1E-BV313-R

Approvals

CCC, CE, CSA, UL

Manufacturer

IDEC

Factory colour

Red,Yellow

Max. temperature

+60°C

Print motif

Arrow symbol

Content

1pc(s)

Lighting type

None

Button diameter

29mm

Min. temperature

-25°C

Unlocking mechanism

Turn

Switch/button features

self-monitored

Button Ø

29mm

Switching current (max.)

3A

Connections

焊接连接

Recess diameter

16mm

Mounting Hole Size

Φ16mm

Voltage, Rating

24V ac/dc

Illuminated

无

Actuator

Round, Mushroom

Brand

IDEC

Voltage Rating DC

250 VDC

Handle Width

29 mm

Mounting Styles

Panel

Factory Pack QuantityFactory Pack Quantity

1

Minimum Operating Temperature

- 25 C

Maximum Operating Temperature

+ 60 C

Panel Cutout

16 mm

系列

XA

终止次数

8

终端

Solder

类型

XA1E-BV313R

最高工作温度

60 °C

最小工作温度

-25 °C

颜色

Red, Yellow

子类别

Switches

额定电流

1.2 A

方向

Straight

深度

29.8 mm

终端样式

焊接端子

功能

latch

开关功能

ON - OFF

触点电阻

50 mΩ

投掷配置

4PST, SPST

最大额定电压（直流）

250 V

机械寿命

250 kcycles

触点额定电流

3 A

触点形式

4PST

操作力

10.5 N

端子类型

Q.C./Solder

产品类别

Emergency-Stop

照明颜色

-

面板后深度

1.1

图例

Arrows (symbol)

触点配置

3P CO

产品

安全开关

灯型

-

产品类别

Emergency Stop Switches / E-Stop Switches

触点

1NO, 3NC

知识产权评级

IP65

高度

48.5 mm

长度

29.8 mm

执行器长度

20.6 mm

RoHS状态

符合RoHS标准

评级结果

IP65
