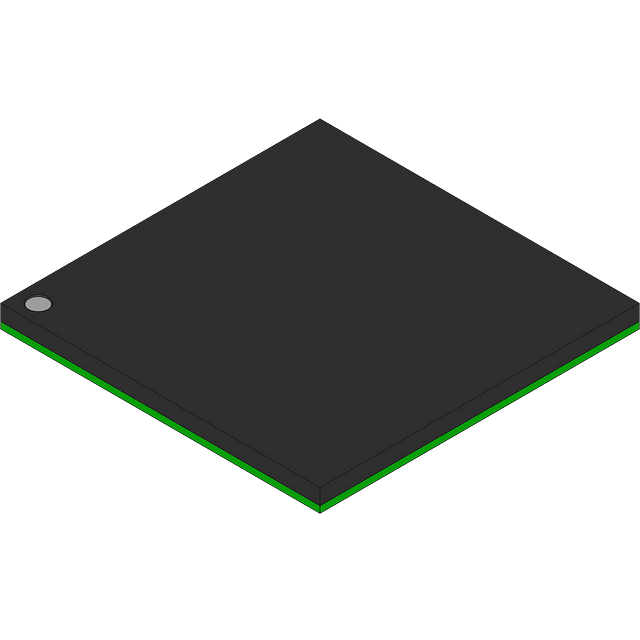

Lattice Semiconductor LC4256V-5FN256AC
- 收藏
- 对比
LC4256V-5FN256AC
1423-LC4256V-5FN256AC
嵌入式 - CPLD(复杂可编程逻辑器件)
FBGA
大陆
立即发货

CPLD ispMACH® 4000V Family 256 Macro Cells 227MHz EECMOS Technology 3.3V 256-Pin FBGA
--最小包装量--
LC4256V-5FN256AC详情
Lattice Semiconductor LC4256V-5FN256AC重要参数规格及、参数值,及相似型号如下:
- 参数名参数值全选
- 参数名参数值全选
包装/外壳
FBGA
底架
表面贴装
安装类型
表面贴装
表面安装
YES
引脚数
256
供应商器件包装
256-FPBGA (17x17)
终端数量
256
Memory Types
EEPROM
Current - Supply (Nom)
12.5 mA
Number of I/Os
272
Number of Macrocells
256
RoHS
Compliant
Package
Bulk
厂商
Lattice Semiconductor Corporation
Product Status
活跃
Package Description
BGA,
Package Style
网格排列
Moisture Sensitivity Levels
3
Package Body Material
PLASTIC/EPOXY
Supply Voltage-Nom
3.3 V
Reflow Temperature-Max (s)
40
Supply Voltage-Min
3 V
Rohs Code
有
Manufacturer Part Number
LC4256V-5FN256AC
Clock Frequency-Max
156 MHz
Package Code
BGA
Package Shape
SQUARE
Manufacturer
Rochester Electronics LLC
Part Life Cycle Code
活跃
Number of I/O Lines
128
Ihs Manufacturer
ROCHESTER ELECTRONICS INC
Supply Voltage-Max
3.6 V
Risk Rank
5.61
Part Package Code
BGA
操作温度
0°C ~ 90°C (TJ)
系列
ispMACH® 4000
JESD-609代码
e1
无铅代码
有
端子表面处理
锡银铜
最高工作温度
90 °C
最小工作温度
0 °C
技术
CMOS
电压 - 供电
3.3 V
端子位置
BOTTOM
终端形式
BALL
峰值回流焊温度(摄氏度)
250
端子间距
1 mm
Reach合规守则
unknown
频率
227.27 MHz
引脚数量
256
JESD-30代码
S-PBGA-B256
资历状况
COMMERCIAL
可编程类型
系统内可编程
传播延迟
5 ns
电流源
12.5 mA
组织结构
4 DEDICATED INPUTS, 128 I/O
座位高度-最大
2.1 mm
可编程逻辑类型
EE PLD
逻辑元件/单元数
36
最高频率
322 MHz
可编程I/O数
272
逻辑块数(LABs)
16
输出功能
MACROCELL
宏细胞数
256
专用输入数量
4
内部供电电压
3V ~ 3.6V
电压 - 供电 (最大值)
3.6 V
电压 - 供电 (最小值)
3 V
延迟时间 tpd(1)最大
5 ns
逻辑元素/块的数量
16
宽度
17 mm
长度
17 mm
RoHS状态
符合RoHS标准
