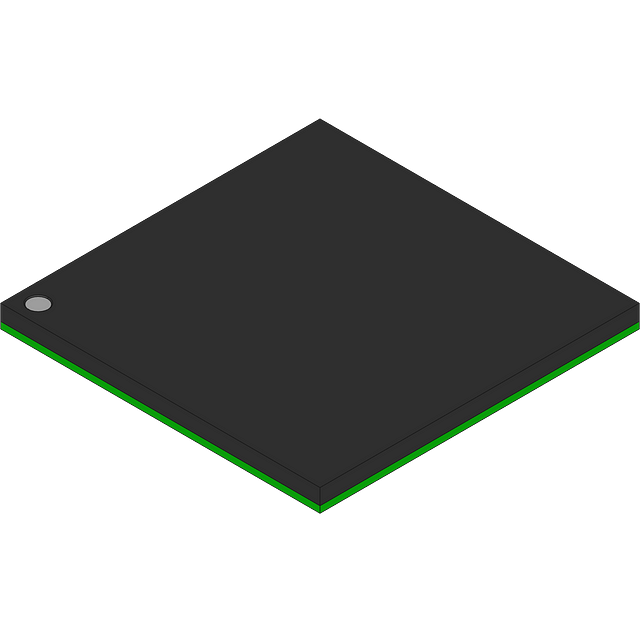

Lattice Semiconductor LC4512V-75F256C

包装/外壳

FBGA

底架

表面贴装

安装类型

表面贴装

表面安装

YES

引脚数

256

供应商器件包装

256-FPBGA (17x17)

终端数量

256

Memory Types

EEPROM

Number of I/Os

48

Package

Bulk

Number of Macrocells

512

厂商

Lattice Semiconductor Corporation

Product Status

活跃

Package Description

FPBGA-256

Supply Voltage-Max

3.6 V

Risk Rank

8.6

Part Package Code

BGA

Package Style

网格排列

Moisture Sensitivity Levels

3

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

BGA256,16X16,40

Supply Voltage-Nom

3.3 V

Reflow Temperature-Max (s)

30

Supply Voltage-Min

3 V

Rohs Code

无

Manufacturer Part Number

LC4512V-75F256C

Clock Frequency-Max

111 MHz

Package Code

BGA

Package Shape

SQUARE

Manufacturer

Lattice Semiconductor Corporation

Part Life Cycle Code

Obsolete

Number of I/O Lines

208

Ihs Manufacturer

LATTICE SEMICONDUCTOR CORP

操作温度

0°C ~ 90°C (TJ)

系列

ispMACH® 4000

JESD-609代码

e0

ECCN 代码

EAR99

端子表面处理

Tin/Lead (Sn63Pb37)

最高工作温度

90 °C

最小工作温度

0 °C

附加功能

YES

HTS代码

8542.39.00.01

子类别

可编程逻辑器件

技术

CMOS

端子位置

BOTTOM

终端形式

BALL

峰值回流焊温度（摄氏度）

225

端子间距

1 mm

Reach合规守则

not_compliant

频率

178.57 MHz

引脚数量

256

JESD-30代码

S-PBGA-B256

资历状况

不合格

工作电源电压

3.3 V

电源

3.3 V

可编程类型

系统内可编程

最大电源电压

3.6 V

最小电源电压

3 V

工作电源电流

14 mA

电源电流

14 mA

传播延迟

7.5 ns

组织结构

4 DEDICATED INPUTS, 208 I/O

座位高度-最大

2.1 mm

可编程逻辑类型

EE PLD

逻辑元件/单元数

36

最高频率

322 MHz

可编程I/O数

48

逻辑块数(LABs)

32

输出功能

MACROCELL

宏细胞数

512

JTAG BST

YES

专用输入数量

4

内部供电电压

3V ~ 3.6V

延迟时间 tpd(1)最大

7.5 ns

逻辑元素/块的数量

32

系统内可编程

YES

宽度

17 mm

长度

17 mm

RoHS状态

符合RoHS标准
