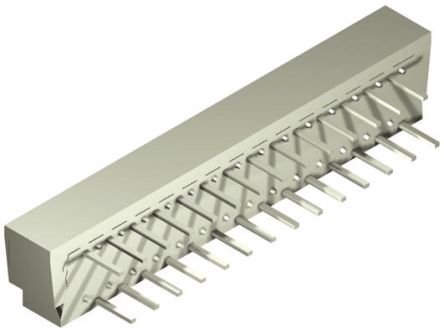

Molex 39-53-2194

生命周期状态

Production (Last Updated: 4 months ago)

工厂交货时间

15 Weeks

触点镀层

Nickel, Tin

底架

通孔

安装类型

BOARD

房屋材料

PBT

安装选项1

LOCKING

Contact Materials

Bronze

Country of Origin

JP

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 4 months ago)

Voltage, Rating

200 V

Body Orientation

直角

Mounting

通孔

Base/Housing Material

PBT (Polybutylene Terephthalate)

Termination Method

Solder

Contact Position

Top

RoHS

Compliant

Maximum Operating Temperature

+ 80 C

Unit Weight

0.057421 oz

Minimum Operating Temperature

- 20 C

Factory Pack QuantityFactory Pack Quantity

2400

Mounting Styles

通孔

Actuation Type

ZIF

Part # Aliases

39532194 5597-19APB7F 0039532194

Manufacturer

Molex

Brand

Molex

Rohs Code

有

Manufacturer Part Number

39-53-2194

Number of Rows Loaded

1

Part Life Cycle Code

活跃

Ihs Manufacturer

MOLEX LLC

Risk Rank

2.31

Package Description

LEAD FREE

Contact Finish Mating

未说明

Body Length

1.161 inch

Insulator Material

POLYESTER

操作温度

-20 to 80 °C

系列

05597

包装

Tray

无铅代码

有

终端

Solder

ECCN 代码

EAR99

连接器类型

FFC/FPC CONNECTOR

定位的数量

19

最高工作温度

80 °C

最小工作温度

-20 °C

行数

1

性别

Female

附加功能

ROHS COMPLIANT, TRAY PACKAGING

HTS代码

8536.69.40.51

子类别

FFC & FPC Connectors

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

1.25 mm

触头总数

19

方向

Right Angle, Vertical

端子间距

1.25 mm

Reach合规守则

compliant

额定电流

1 A

终端样式

通孔

可靠性

COMMERCIAL

PCB行数

2

接头数量

19

PCB接触图案

STAGGERED

本体宽度

0.213 inch

执行器类型

Slider

触点性别

Socket

UL可燃性规范

94V-0

房屋颜色

Natural

本体深度

0.386 inch

触点样式

黄光型

配套触点间距

0.049 inch

电路数量

19

终端类型

SOLDER

导线/电缆种类

FFC/FPC

PCB 触点行距

5.0038 mm

极数

19

触点图案

RECTANGULAR

插入力-最大值

ZIF N

拉坯力 - 最小值

ZIF N

产品类别

FFC & FPC Connectors

可堆叠

无

触点位置

Top

产品

板式安装

安装角

直角

端子长度

0.138 inch

产品类别

FFC & FPC Connectors

产品长度

29.5 mm

高度

5 mm

长度

29.5 mm

宽度

9.8 mm

辐射硬化

无

RoHS状态

符合RoHS标准

可燃性等级

UL 94 V-0
