Molex 52044-1445

工厂交货时间

9 Weeks

触点镀层

Tin

底架

通孔

安装类型

BOARD

引脚数

14

房屋材料

PBT

安装选项1

LOCKING

Contact Materials

Bronze

Country of Origin

MY

Voltage, Rating

200 V

Voltage Rating (AC)

200 V

Voltage Rating (DC)

200 V

Body Orientation

直角

Termination Method

Solder

Base/Housing Material

Polyester

Mounting

通孔

Voltage Rating Max

200V

Number of Contact Rows

1

Product Depth (mm)

9(mm)

Contact Resistance Max

30(mohm)

Operating Temp Range

-40C to 85C

Mounting Styles

通孔

Pitch (mm)

1.25(mm)

Pitch Spacing

1.25mm

Contact Position

Top

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-40°C

Unit Weight

0.044008 oz

Factory Pack QuantityFactory Pack Quantity

750

Part # Aliases

0520441445

Manufacturer

Molex

Brand

Molex

RoHS

Details

Package

Tray

厂商

Molex

Product Status

活跃

Package Description

LEAD FREE

Contact Finish Mating

哑光锡

Body Length

0.823 inch

Insulator Material

聚对苯二甲酸丁二醇酯

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

52044-1445

Number of Rows Loaded

1

Part Life Cycle Code

生命周期结束

Samacsys Description

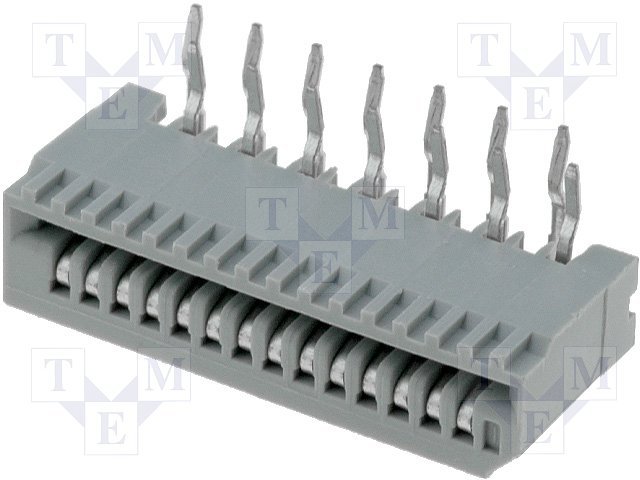

Molex 52044 Series 1.25mm Pitch 14 Way 1 Row Right Angle FPC Connector, Tin Plated Contacts

Ihs Manufacturer

MOLEX LLC

Risk Rank

5.93

操作温度

-40 to 85 °C

包装

Tray

系列

Easy-On

JESD-609代码

e3

无铅代码

有

终端

Solder

ECCN 代码

EAR99

连接器类型

FFC/FPC CONNECTOR

类型

FFC/FPC Connector

定位的数量

14

最高工作温度

85 °C

最小工作温度

-40 °C

行数

1

性别

Female

附加功能

交错配置

HTS代码

8536.69.40.51

子类别

FFC & FPC Connectors

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

2.5 mm

触头总数

14

方向

直角

端子间距

1.25 mm

深度

9 mm

Reach合规守则

compliant

额定电流

1 A

参考标准

UL

终端样式

通孔

可靠性

COMMERCIAL

PCB行数

2

接头数量

14

PCB接触图案

STAGGERED

本体宽度

0.197 inch

触点性别

Socket

UL可燃性规范

94V-0

房屋颜色

Grey

本体深度

0.354 inch

额定电流（信号）

1 A

触点样式

单管

触点电阻

30 mΩ

绝缘电阻

500 MΩ

配套触点间距

0.049 inch

电路数量

14

终端类型

顶部接触片

PCB 触点行距

2.4892 mm

配件类型

-

触点表面处理 终端

Matte Tin (Sn)

触点图案

RECTANGULAR

绝缘子颜色

GRAY

产品类别

FFC & FPC Connectors

最大额定电流

1/Contact(A)

可堆叠

无

触点位置

Top

产品

板式安装

安装角

直角

端子长度

0.138 inch

产品类别

FFC & FPC Connectors

产品长度

20.9 mm

产品长度(mm)

20.9(mm)

长度

20.9 mm

产品高度(mm)

5(mm)

辐射硬化

无

RoHS状态

符合RoHS标准

可燃性等级

UL94 V-0
