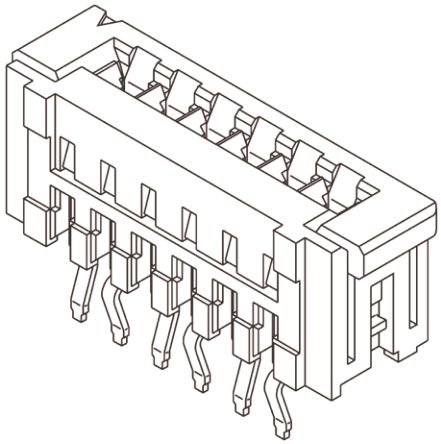

Molex 52147-0610

触点镀层

Tin

底架

通孔

安装类型

BOARD

房屋材料

PBT

Contact Materials

Bronze

Country of Origin

SG

Voltage, Rating

150 V

Voltage Rating Max

150V

Body Orientation

Straight

Number of Contact Rows

1

Product Depth (mm)

5.2(mm)

Contact Resistance Max

20(mohm)

Operating Temp Range

-40C to 105C

Termination Method

Solder

Mounting Styles

通孔

Pitch (mm)

2(mm)

Maximum Operating Temperature

+ 105 C

Unit Weight

0.022025 oz

Minimum Operating Temperature

- 40 C

Factory Pack QuantityFactory Pack Quantity

150

Part # Aliases

0521470610

Manufacturer

Molex

Brand

Molex

RoHS

Details

Package

Box

厂商

Molex

Product Status

活跃

Manufacturer Series

52147

Risk Rank

7.91

Number Of Connectors

ONE

Ihs Manufacturer

MOLEX LLC

Part Life Cycle Code

不推荐

Number of Rows Loaded

1

Manufacturer Part Number

52147-0610

Rohs Code

有

Operating Temperature-Max

105 °C

Operating Temperature-Min

-40 °C

Insulator Material

玻璃填充聚对苯二甲酸丁二醇酯

Body Length

0.681 inch

Contact Finish Mating

未说明

包装

Tray

系列

52147

无铅代码

有

终端

Solder

ECCN 代码

EAR99

连接器类型

板连接器

类型

带状电缆

定位的数量

6

最高工作温度

105 °C

最小工作温度

-40 °C

行数

1

附加功能

PULL-COVER STYLE

HTS代码

8536.69.40.40

子类别

Headers & Wire Housings

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

触点类型

-

混合接触

NO

选项

GENERAL PURPOSE

螺距

2 mm

触头总数

6

方向

Straight

端子间距

2 mm

Reach合规守则

compliant

额定电流

2 A

参考标准

UL

终端样式

焊针

可靠性

COMMERCIAL

PCB行数

1

接头数量

6

PCB接触图案

RECTANGULAR

配套信息

RIBBON CABLE

本体宽度

0.205 inch

触点性别

Female

UL可燃性规范

94V-0

房屋颜色

White

本体深度

0.248 inch

额定电流（信号）

2 A

触点电阻

20 mΩ

线规

26 AWG

绝缘电阻

1000000000 Ω

配套触点间距

0.079 inch

电路数量

5

终端类型

SOLDER

镀层

Tin

介电耐压

500VAC V

配件类型

-

导线/电缆规格

26 AWG

触点图案

RECTANGULAR

产品类别

Headers & Wire Housings

最大额定电流

2/Contact(A)

符合辉光线

Non-compliant

产品

Headers

安装角

Straight

端子长度

0.13 inch

产品类别

Headers & Wire Housings

产品长度(mm)

17.3(mm)

产品高度(mm)

6.3(mm)

RoHS状态

符合RoHS标准

可燃性等级

UL 94 V-0
