Molex 52207-1460

生命周期状态

Production (Last Updated: 4 months ago)

工厂交货时间

24 Weeks

触点镀层

Gold

底架

表面贴装

安装类型

表面贴装

材料

Bronze

房屋材料

Nylon

Contact Materials

Bronze

Country of Origin

MY

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 4 months ago)

Schedule B

8536694040

Voltage, Rating

125 V

Contact Position

Top

Connections

SMT

Manufacturer part #

522071460

Connector contact surface

Gold

Nominal current

1A

Nominal voltage

125V

Packaging type

Tape on Full reel

Min. temperature

-30°C

Content

1000pc(s)

Max. temperature

+85°C

Case material

Nylon (NL)

No. of rows

1

Total number of pins

14

CS

1mm

Board contact surface

Tin

Nominal current - rounded value

1A

Factory colour

Ecru

Voltage Rating Max

125V

Body Orientation

直角

Number of Contact Rows

1

Product Depth (mm)

7.6(mm)

Contact Resistance Max

20(mohm)

Operating Temp Range

-30C to 85C

Termination Method

Solder

Mounting Styles

表面贴装

Pitch (mm)

1(mm)

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-20°C

Pitch Spacing

1mm

Unit Weight

0.019275 oz

Factory Pack QuantityFactory Pack Quantity

1000

Part # Aliases

0522071460

Manufacturer

Molex

Brand

Molex

RoHS

Details

Package Description

符合ROHS和reach标准

Contact Finish Mating

GOLD

Body Length

1.26 inch

Insulator Material

NYLON

Rohs Code

有

Manufacturer Part Number

52207-1460

Number of Rows Loaded

1

Part Life Cycle Code

活跃

Samacsys Description

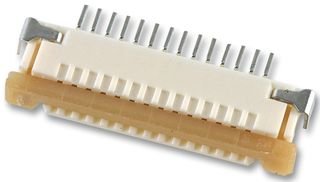

Receptacle 1.0mm FFC/FPC SMT,r/a,ZIF,14w Molex FFC/FPC SMT Series 1mm Pitch 14 Way 1 Row Right Angle SMT Female FPC Connector, Gold over Nickel Plated Contacts

Ihs Manufacturer

MOLEX LLC

Risk Rank

1.73

包装

卷带

操作温度

-20 to 85 °C

系列

FFC/FPC SMT

JESD-609代码

e3

无铅代码

有

终端

SMD/SMT

ECCN 代码

EAR99

连接器类型

FFC/FPC CONNECTOR

类型

Molex MOL Micro Solutions

定位的数量

14

最高工作温度

85 °C

最小工作温度

-20 °C

行数

1

性别

Receptacle

附加功能

EASY-ON, POLARIZED

HTS代码

8536.69.40.51

子类别

FFC & FPC Connectors

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

1 mm

触头总数

14

方向

直角

端子间距

1 mm

深度

7.5 mm

Reach合规守则

compliant

额定电流

1 A

终端样式

SMD/SMT

PCB行数

1

接头数量

14

执行器类型

Slider

触点性别

Socket

UL可燃性规范

94V-0

房屋颜色

Natural

本体深度

0.165 inch

触点电阻

20 mΩ

配套触点间距

0.039 inch

主体/外壳样式

RECEPTACLE

弱电

Compliant

电路数量

14

终端类型

ZIF Top Contact

镀层

Tin

导线/电缆种类

FFC/FPC

配件类型

-

触点表面处理 终端

Tin (Sn)

触点图案

RECTANGULAR

产品类别

FFC & FPC Connectors

最大额定电流

1/Contact(A)

可堆叠

无

触点位置

顶部接触片

产品

板式安装

安装角

直角

产品类别

FFC & FPC Connectors

产品长度(mm)

20.3(mm)

长度

21.5 mm

产品高度(mm)

2.7(mm)

RoHS状态

符合RoHS标准

可燃性等级

UL94 V-0
