Molex 52437-2871

生命周期状态

Production (Last Updated: 4 months ago)

触点镀层

Gold

底架

表面贴装

安装类型

BOARD

材料

高温热塑性塑料

房屋材料

Nylon

安装选项1

LOCKING

执行器材料

Glass, Polyphenylene

板安装选项

装配钉

Contact Materials

Bronze

Country of Origin

JP

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 4 months ago)

Schedule B

8536694040

Voltage, Rating

50 V

Contact Position

Bottom

RoHS

Compliant

Body Orientation

直角

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-40°C

Termination Method

Solder

Pitch Spacing

0.5mm

Unit Weight

0.012578 oz

Factory Pack QuantityFactory Pack Quantity

1000

Mounting Styles

SMD/SMT

Part # Aliases

0524372871

Manufacturer

Molex

Brand

Molex

Tradename

Easy-On

Package Description

符合ROHS和reach标准

Contact Finish Mating

GOLD (4)

Body Length

0.811 inch

Insulator Material

NYLON

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

52437-2871

Number of Rows Loaded

1

Part Life Cycle Code

活跃

Samacsys Description

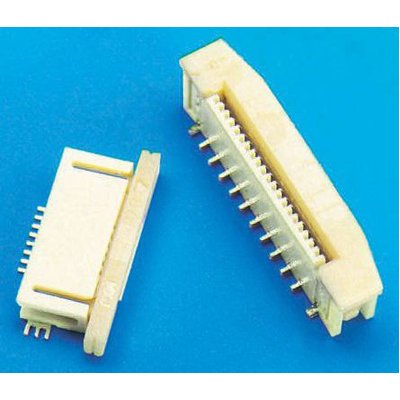

Molex 52437 Series 0.5mm Pitch 28 Way 1 Row Right Angle FPC Connector, Gold Plated Contacts

Ihs Manufacturer

MOLEX LLC

Risk Rank

1.53

包装

卷带

系列

52437

JESD-609代码

e4

无铅代码

有

终端

Solder

ECCN 代码

EAR99

连接器类型

FFC/FPC CONNECTOR

定位的数量

28

最高工作温度

85 °C

最小工作温度

-40 °C

行数

1

性别

Receptacle

附加功能

EASY-ON, POLARIZED

HTS代码

8536.69.40.51

子类别

FFC & FPC Connectors

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

500 µm

触头总数

28

方向

直角

端子间距

0.5 mm

深度

4.5 mm

Reach合规守则

compliant

额定电流

500 mA

参考标准

UL

终端样式

SMD/SMT

可靠性

COMMERCIAL

PCB行数

1

接头数量

28

PCB接触图案

RECTANGULAR

本体宽度

0.079 inch

执行器类型

Slider

触点性别

FEMALE

UL可燃性规范

94V-0

房屋颜色

Natural

本体深度

0.205 inch

额定电流（信号）

0.5 A

触点样式

双管

触点电阻

20 mΩ

绝缘电阻

50000000 Ω

配套触点间距

0.02 inch

电路数量

27

终端类型

ZIF Bottom Contact

镀层

Gold

导线/电缆种类

Straight

配件类型

-

触点表面处理 终端

Gold (Au)

触点图案

RECTANGULAR

插入力-最大值

ZIF N

绝缘子颜色

WHITE

产品类别

FFC & FPC Connectors

触点位置

底部接触片

产品

板式安装

安装角

直角

产品类别

FFC & FPC Connectors

长度

20.6 mm

RoHS状态

符合RoHS标准

可燃性等级

UL94 V-0
