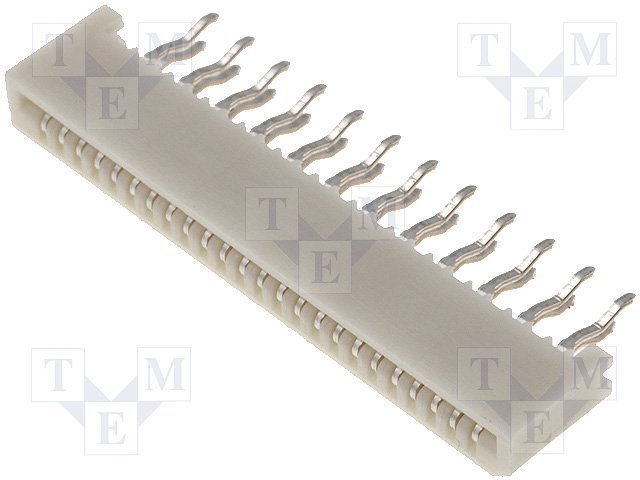

Molex 52806-2410

生命周期状态

Production (Last Updated: 4 months ago)

工厂交货时间

16 Weeks

触点镀层

Tin

安装类型

BOARD

引脚数

24

房屋材料

Polyphenylene

安装选项1

LOCKING

Contact Materials

Bronze

Country of Origin

MY

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 4 months ago)

Voltage, Rating

50 V

Body Orientation

Straight

Termination Method

Solder

Base/Housing Material

PPS (Polyphenylene Sulfide)

Mounting

通孔

Connections

Print

Manufacturer part #

528062410

Connector contact surface

Tin

Nominal current

0.5A

Nominal voltage

50V

Packaging type

Tray

Min. temperature

-20°C

Content

1pc(s)

Max. temperature

+80°C

Case material

High temperature resistant thermoplastic

No. of rows

1

Total number of pins

24

CS

1mm

Board contact surface

Tin

Nominal current - rounded value

500mA

Factory colour

Ecru

Pitch (mm)

1(mm)

Mounting Styles

通孔

Operating Temp Range

-20C to 80C

Contact Resistance Max

30(mohm)

Product Depth (mm)

3(mm)

Number of Contact Rows

1

Voltage Rating Max

50VDC/50VAC

Pitch Spacing

1mm

Contact Position

-

Maximum Operating Temperature

+80°C

Minimum Operating Temperature

-20°C

Unit Weight

0.022551 oz

Factory Pack QuantityFactory Pack Quantity

100

Part # Aliases

0528062410

Manufacturer

Molex

Brand

Molex

Tradename

Easy-On

RoHS

Details

Contact Finish Mating

未说明

Body Length

0.906 inch

Insulator Material

聚苯硫醚

Operating Temperature-Min

-20 °C

Operating Temperature-Max

80 °C

Rohs Code

有

Manufacturer Part Number

52806-2410

Number of Rows Loaded

1

Part Life Cycle Code

活跃

Samacsys Description

Molex 52806 Series 1mm Pitch 24 Way 1 Row Straight FPC Connector, Tin Plated Contacts

Ihs Manufacturer

MOLEX LLC

Risk Rank

1.71

操作温度

-20 to 80 °C

包装

Tray

系列

Easy-On

无铅代码

有

终端

Solder

ECCN 代码

EAR99

连接器类型

FFC/FPC CONNECTOR

类型

Molex MOL Micro Solutions

定位的数量

24

最高工作温度

80 °C

最小工作温度

-20 °C

行数

1

性别

Receptacle

附加功能

交错配置

HTS代码

8536.69.40.51

子类别

FFC & FPC Connectors

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

1 mm

触头总数

24

方向

Vertical

端子间距

2 mm

Reach合规守则

compliant

额定电流

500 mA

终端样式

通孔

可靠性

COMMERCIAL

PCB行数

2

接头数量

24

PCB接触图案

STAGGERED

本体宽度

0.118 inch

执行器类型

Non-ZIF

触点性别

Socket

UL可燃性规范

94V-0

房屋颜色

Natural

本体深度

0.213 inch

额定电流（信号）

0.5 A

触点样式

单管

触点电阻

30 mΩ

绝缘电阻

100000000 Ω

配套触点间距

0.039 inch

电路数量

24

终端类型

Vertical Contact

镀层

Tin

导线/电缆种类

Straight

PCB 触点行距

2.0066 mm

配件类型

-

最大额定电压（直流）

5.05 kV

触点图案

RECTANGULAR

产品类别

FFC & FPC Connectors

最大额定电流

0.5/Contact(A)

可堆叠

无

触点位置

-

产品

板式安装

安装角

Vertical

产品类别

FFC & FPC Connectors

产品长度

27 mm

产品长度(mm)

27(mm)

产品高度(mm)

5.4(mm)

达到SVHC

无SVHC

辐射硬化

无

RoHS状态

符合RoHS标准

可燃性等级

UL 94 V-0
