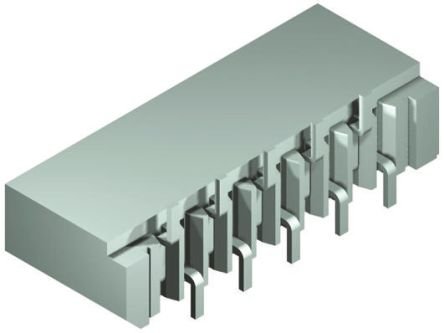

Molex 52808-2671

生命周期状态

Production (Last Updated: 4 months ago)

底架

表面贴装

触点镀层

Tin

安装类型

表面贴装

房屋材料

Polyphenylene

安装选项1

LOCKING

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 4 months ago)

Contact Materials

Bronze

Country of Origin

MY

Voltage, Rating

125 V

Voltage Rating Max

125V

Body Orientation

Straight

Number of Contact Rows

1

Product Depth (mm)

4.5(mm)

Contact Resistance Max

30(mohm)

Operating Temp Range

-20C to 80C

Termination Method

Solder

Mounting Styles

表面贴装

Pitch (mm)

1(mm)

Maximum Operating Temperature

+80°C

Minimum Operating Temperature

-20°C

Unit Weight

0.022840 oz

Factory Pack QuantityFactory Pack Quantity

1000

Actuation Type

非ZIF

Part # Aliases

0528082671 528082671

Manufacturer

Molex

Brand

Molex

RoHS

Details

Package Description

LEAD FREE

Contact Finish Mating

未说明

Body Length

1.142 inch

Insulator Material

聚苯硫醚

Operating Temperature-Min

-20 °C

Operating Temperature-Max

80 °C

Rohs Code

有

Manufacturer Part Number

52808-2671

Number of Rows Loaded

1

Part Life Cycle Code

活跃

Samacsys Description

Molex FFC/FPC SMT Series 1mm Pitch 26 Way 1 Row Straight SMT Female FPC Connector, Tin over Nickel Plated Contacts

Ihs Manufacturer

MOLEX LLC

Risk Rank

1.8

包装

卷带

系列

Easy-On

无铅代码

有

终端

Solder

ECCN 代码

EAR99

连接器类型

FFC/FPC CONNECTOR

类型

FFC/FPC Connector

定位的数量

26

最高工作温度

85 °C

最小工作温度

-20 °C

行数

1

性别

Female

附加功能

ROSH AND ELV COMPLIANT

HTS代码

8536.69.40.51

子类别

FFC & FPC Connectors

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

2 mm

触头总数

26

方向

Vertical

端子间距

1 mm

深度

3 mm

Reach合规守则

compliant

额定电流

500 mA

参考标准

UL

终端样式

SMD/SMT

可靠性

COMMERCIAL

PCB行数

2

接头数量

26

PCB接触图案

STAGGERED

本体宽度

0.118 inch

执行器类型

Non-ZIF

触点性别

SKT

UL可燃性规范

94V-0

房屋颜色

Natural

本体深度

0.201 inch

额定电流（信号）

0.5 A

触点样式

黄光型

触点电阻

30 mΩ

绝缘电阻

100000000 Ω

配套触点间距

0.039 inch

电路数量

26

终端类型

Vertical Contact

介电耐压

500VAC V

导线/电缆种类

Straight

PCB 触点行距

3.556 mm

耐用性

10 Cycles

配件类型

-

触点图案

RECTANGULAR

产品类别

FFC & FPC Connectors

最大额定电流

0.5/Contact(A)

触点位置

-

产品

板式安装

安装角

Vertical

产品类别

FFC & FPC Connectors

产品长度(mm)

29(mm)

长度

29 mm

产品高度(mm)

5.1(mm)

RoHS状态

符合RoHS标准

可燃性等级

UL94 V-0

无铅

无铅
