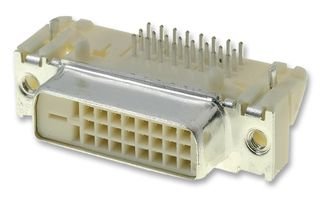

Molex 74320-1003

生命周期状态

Production (Last Updated: 4 months ago)

包装/外壳

Metal

触点镀层

Gold

底架

通孔

安装类型

通孔

外壳材料

STEEL

房屋材料

Polymer

本体材质

Metal

终端数量

29

安装选项1

#4-40

安装选项2

JACKSCREW

面板安装

有

Country of Origin

US

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 4 months ago)

Voltage, Rating

40 V

Voltage Rating (AC)

40 V

Component Type

Receptacle

Operating Temperature Max Deg. C

85C

Voltage Rating Max

40VAC

Body Orientation

直角

Product Depth (mm)

18.03(mm)

Operating Temp Range

-20C to 85C

Termination Method

Solder

Mounting Styles

通孔

Contact Materials

Copper Alloy

Operating Temperature Min Deg. C

-20C

Pitch (mm)

1.91(mm)

Dimensions

36.83 x 9.91 x 18.03mm

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-20.0°C

Unit Weight

0.245225 oz

Factory Pack QuantityFactory Pack Quantity

672

Part # Aliases

0743201003

Manufacturer

Molex

Brand

Molex

Contact Rating

3 A

Tradename

MicroCross

RoHS

Details

Contact Finish Mating

GOLD (30) OVER NICKEL

Body Length

1.45 inch

Insulator Material

玻璃填充聚合物

Operating Temperature-Min

-20 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

74320-1003

Number of Rows Loaded

3

Part Life Cycle Code

活跃

Samacsys Description

HDMI, Displayport & DVI Connectors DVI I RA RCPT ASSY 3 RA RCPT ASSY 30SAU

Ihs Manufacturer

MOLEX LLC

Risk Rank

1.61

包装

Tray

系列

MicroCross 74320

JESD-609代码

e3

无铅代码

有

终止次数

29

终端

通孔

连接器类型

电信和数据通信连接器

类型

MicroCross

定位的数量

29

最高工作温度

85 °C

最小工作温度

-20 °C

颜色

Natural

应用

Wire-to-Board

行数

3

性别

Receptacle

附加功能

PANEL MOUNT

子类别

Audio & Video Connectors

MIL一致性

NO

符合 DIN 标准

NO

IEC一致性

NO

过滤功能

NO

混合接触

NO

选项

GENERAL PURPOSE

螺距

1.91 mm

触头总数

29

方向

直角

端子间距

1.905 mm

深度

18.03 mm

Reach合规守则

compliant

额定电流

3 A

外壳完成

TIN

参考标准

CSA, UL

终端样式

PC引脚

可靠性

COMMERCIAL

PCB行数

3

接头数量

29

PCB接触图案

RECTANGULAR

本体宽度

0.39 inch

触点性别

FEMALE

UL可燃性规范

94V-0

空壳

NO

本体深度

0.454 inch

额定电流（信号）

3 A

触点样式

SQ PIN-SKT

触点电阻

20 mΩ

绝缘电阻

1000000000 Ω

配套触点间距

0.075 inch

主体/外壳样式

RECEPTACLE

电路数量

29

最大额定电压（交流）

40 V

终端类型

SOLDER

最大额定电流

3 A

镀层

Tin

介电耐压

500VAC V

端口的数量

1

PCB 触点行距

1.905 mm

触点表面处理 终端

TIN (100) OVER NICKEL

触点图案

RECTANGULAR

插入力-最大值

1.5568 N

拉坯力 - 最小值

.3336 N

触点终端

Through Hole Right Angle

绝缘子颜色

WHITE

产品类别

HDMI, Displayport & DVI Connectors

屏蔽的

有

最大额定电流

3/Contact(A)

产品

DVI

端子长度

0.123 inch

产品类别

HDMI, Displayport & DVI Connectors

产品长度(mm)

36.83(mm)

高度

9.91 mm

长度

36.83 mm

宽度

9.91 mm

电镀厚度

30u inch

产品高度(mm)

9.91(mm)

RoHS状态

符合RoHS标准
