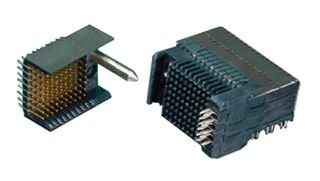

Molex 76762-8501

生命周期状态

Obsolete (Last Updated: 4 months ago)

工厂交货时间

7 Weeks

触点镀层

Gold

底架

通孔

安装类型

通孔

房屋材料

Polymer

安装选项1

GUIDE PIN

安装选项2

LOCKING

Country of Origin

US

Manufacturer Lifecycle Status

OBSOLETE (Last Updated: 4 months ago)

Voltage Rating (AC)

120 V

Body Orientation

Straight

Termination Method

Solder

Base/Housing Material

LCP (Liquid Crystal Polymer)

Contact Materials

Copper Alloy

Mounting

通孔

Voltage Rating Max

120VDC/120VAC

Number of Contact Rows

6

Product Depth (mm)

17.3(mm)

Operating Temp Range

-55C to 85C

Mounting Styles

通孔

Pitch (mm)

2(mm)

Voltage, Rating

120 V

Maximum Operating Temperature

+ 85 C

Unit Weight

0.476728 oz

Minimum Operating Temperature

- 55 C

Factory Pack QuantityFactory Pack Quantity

144

Part # Aliases

0767628501

Manufacturer

Molex

Brand

Molex

Tradename

VHDM

RoHS

Details

Package

Box

厂商

Molex

Product Status

活跃

Number of Rows Loaded

6

Part Life Cycle Code

Obsolete

Ihs Manufacturer

MOLEX LLC

Number Of Connectors

ONE

Risk Rank

8.5

Manufacturer Series

76762

Manufacturer Part Number

76762-8501

Rohs Code

有

Operating Temperature-Max

85 °C

Operating Temperature-Min

-55 °C

Insulator Material

玻璃填充液晶聚合物

Body Length

2.244 inch

Contact Finish Mating

AU

操作温度

-55 to 85 °C

包装

Tube

系列

76762

终端

Solder

ECCN 代码

EAR99

连接器类型

Header, Male Pins

类型

VHDM

定位的数量

150

最高工作温度

85 °C

最小工作温度

-55 °C

颜色

Black

行数

6

性别

Male

HTS代码

8536.69.40.40

子类别

背板连接器

额定电流

-

螺距

2 mm

触头总数

150

方向

Vertical

端子间距

2.0066 mm

已加载定位数量

All

Reach合规守则

unknown

额定电流

2 A

参考标准

UL

触点表面处理

Gold

终端样式

焊尾

可靠性

COMMERCIAL

PCB行数

13

接头数量

150

PCB接触图案

RECTANGULAR

本体宽度

0.681 inch

触点性别

MALE

房屋颜色

Black

本体深度

0.484 inch

额定电流（信号）

1 A

触点样式

BLADE PIN-SKT

触点电阻

10 mΩ

绝缘电阻

10000000000 Ω

行间距

2.25 mm

配套触点间距

0.079 inch

电路数量

150

终端类型

PRESS FIT

偏振键

极化外壳

介电耐压

750VAC V

连接器样式

VHDM, Guide Right

PCB 触点行距

2.2606 mm

耐用性

200 Cycles

触点表面处理 终端

TIN

最大额定电压（直流）

120.12 kV

触点图案

RECTANGULAR

配套接点行距

0.089 inch

数据率

6.25 Gbps

绝缘子颜色

BLACK

产品类别

硬米制连接器

触点布局，典型

-

列数

25

最大额定电流

1/Contact(A)

连接器用途

-

产品

Headers

安装角

Vertical

特征

Shielded

端子长度

0.071 inch

产品类别

硬米制连接器

产品长度

57 mm

产品长度(mm)

57(mm)

长度

57 mm

触点表面处理厚度

30.0µin (0.76µm)

电镀厚度

30u inch

产品高度(mm)

25.8(mm)

RoHS状态

符合RoHS标准

材料可燃性等级

UL94 V-0
