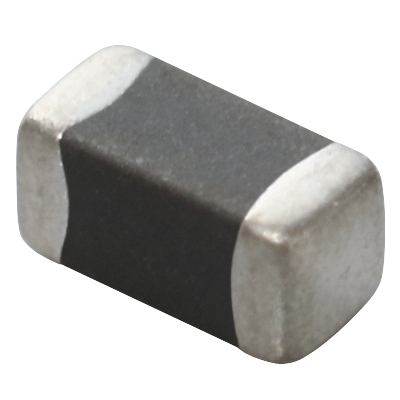

Murata LQM18FN100M00B

包装/外壳

603

表面安装

YES

端子形状

WRAPAROUND

形状/尺寸说明

矩形包装

终端数量

2

型芯材料

Ferrite

Manufacturer Lifecycle Status

IN PRODUCTION (Last Updated: 2 months ago)

Operating Temperature (Max)

125 °C

Operating Temperature (Min)

-55 °C

RoHS

Compliant

Package Description

CHIP, 0603

Package Style

SMT

Operating Temperature-Min

-55 °C

Operating Temperature-Max

125 °C

DC Resistance

1.17 Ω

Rohs Code

有

Manufacturer Part Number

LQM18FN100M00B

Manufacturer

Murata Manufacturing Co Ltd

Package Height

0.8 mm

Part Life Cycle Code

活跃

Samacsys Description

LQM18FN_00 Series Inductor 10u03bcH u00b120% 0603 (1608)

Ihs Manufacturer

MURATA MANUFACTURING CO LTD

Package Length

1.6 mm

Self Resonance Frequency

30 MHz

Risk Rank

5.25

Package Width

0.8 mm

包装

Bulk

容差

20 %

JESD-609代码

e3

无铅代码

有

零件状态

Production (Last Updated: 2 months ago)

ECCN 代码

EAR99

端子表面处理

Tin (Sn)

HTS代码

8504.50.80.00

额定电流

50 mA

屏蔽/屏蔽

Shielded

功能数量

1

深度

900 µm

结构

多层芯片

军用标准

Not

电感,电感

10 µH

测试频率

1 MHz

电感器应用

射频电感

端子放置位置

双端

电感器类型

通用电感器

箱体/尺寸标志

0603

屏蔽的

YES

额定电流-最大

0.05 A

电感-Nom(L)

10 µH

直流电

50 mA

均方根电流(Irms)

50 mA

串联电阻

1.17 Ω

直流电阻（DCR）（最大）

900 mΩ

自谐振频率

30 MHz

高度

900 µm

长度

1.7 mm

RoHS状态

符合RoHS标准

达到SVHC

compliant
