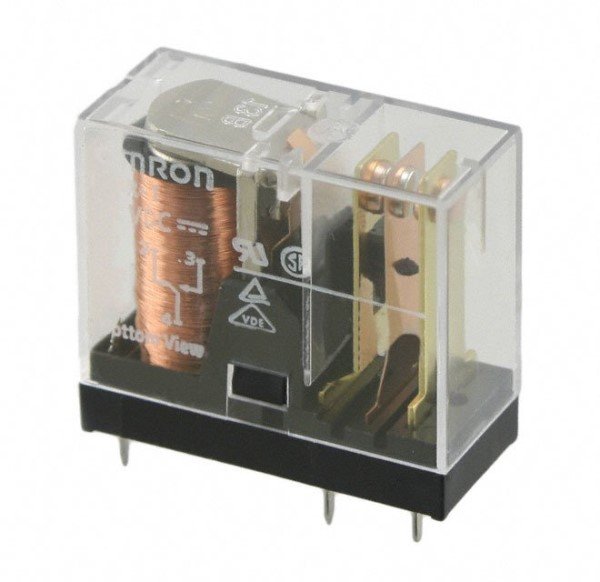

Omron G2R-1-DC6

工厂交货时间

20 Weeks

底架

通孔

包装/外壳

防尘盖

表面安装

NO

越来越多的功能

THROUGH HOLE-STRAIGHT MOUNT

引脚数

5

质量

17 g

终端数量

6

端接材料

银合金

CoilResistance

68 Ω

Contact Materials

Silver

Relay Construction

Non-Latching

Pick-up Voltage (Max)

4.2VDC

Product Depth (mm)

13(mm)

LED Indicator

无

Operating Temp Range

-40C to 70C

Mounting Styles

通孔

Voltage Rating (VDC)

125(V)

Dropout Volt

0.9VDC

Seal

Flux

Maximum Power Rating

300W/2.5KVA

Rad Hardened

无

Coil nominal voltage

6V DC

Connections

Print

Switching current (max.)

10A

Packaging type

Bag

Switching voltage (max.)

30V DC

Coil voltage rating

530mW

Content

1pc(s)

Unit Weight

0.599657 oz

Factory Pack QuantityFactory Pack Quantity

100

Maximum Switching Current

10 A

Part # Aliases

G2R-1-DC6-BY-OMI G2R1DC6 G2R1DC6BYOMI

Manufacturer

Omron

Brand

Omron Electronics

RoHS

Details

Coil Voltage-Nom

6 V

Operating Temperature-Min

-40 °C

Operating Temperature-Max

70 °C

Rohs Code

有

Manufacturer Part Number

G2R-1-DC6

Part Life Cycle Code

活跃

Ihs Manufacturer

OMRON CORP

ElectricalLife

100000 Cycle(s)

Risk Rank

2.28

系列

G2R

无铅代码

有

终端

PC引脚

ECCN 代码

EAR99

类型

功率继电器

最高工作温度

70 °C

最小工作温度

-40 °C

HTS代码

8536.41.00.20

子类别

Relays

Reach合规守则

compliant

引脚数量

5

参考标准

CSA; SEMKO; TUV; UL; VDE

终端样式

PC引脚

本体长度/直径

29 mm

本体宽度

13 mm

物理尺寸

29mm x 13mm x 25.5mm

触点电阻

50 mΩ

绝缘电阻

1000000000 Ω

触点电流(DC)-最大值

10 A

触点电压(DC)-最大值

30 V

最大额定电压（交流）

380 V

终端类型

SOLDER

最大额定电流

10 A

投掷配置

单刀双掷

最大额定电压（直流）

125 V

触点额定电流

10 A

触点终端

焊针

触点形式

1 Form C

继电器类型

通用型

产品类别

通用继电器

触点电流(AC)-最大值

10 A

触点(AC)最大额定值R 负载

运行时间

15 ms

线圈电压

6 VDC

线圈型

Non-Latching

切换电压

380 VAC, 125 VDC

线圈电流

88.2 mA

发布时间

5 ms

触点(DC)最大额定值 R 负载

消耗功率

530 mW

线圈功率

530 mW

触点电压(AC)-最大值

250 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

6 V

线圈/输入电源类型

DC

开路触点之间的介电强度

1000 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

5000 Vrms

继电器功能

单刀双掷

触点排列

单刀双掷

线圈电压(DC)-最大值

6 V

最大线圈电流（直流）

0.088 A

继电器表格

1 FORM A

线圈工作电压(直流)

4.2 V

线圈释放电压(DC)

0.9 V

产品

功率继电器

端子长度

0.004 inch

线圈抑制二极管

无

产品类别

通用继电器

线圈终端

焊针

额定电压 （交流）

380(V)

产品长度(mm)

29(mm)

宽度

12.7 mm

高度

25.3 mm

长度

29 mm

本体高度

25.5 mm

产品高度(mm)

25.5(mm)

RoHS状态

符合RoHS标准

无铅

无铅
