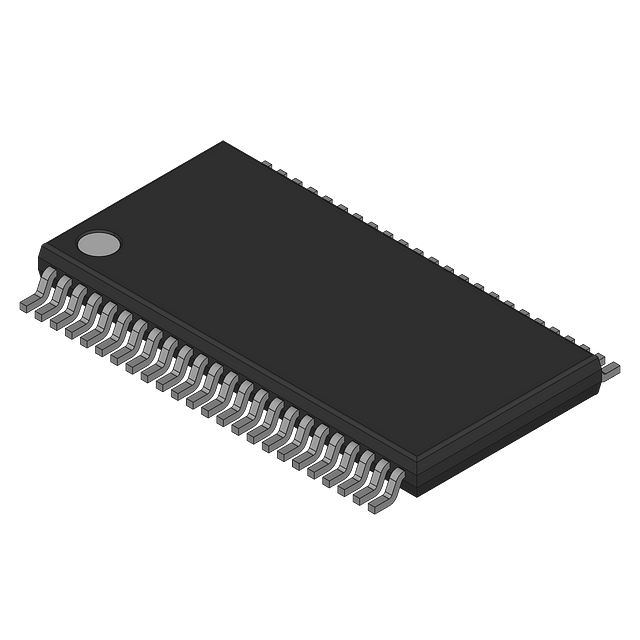

ON Semiconductor 74VCXH16244DTR

包装/外壳

TSSOP

底架

表面贴装

表面安装

YES

引脚数

48

终端数量

48

Number of Elements

4

Product Status

活跃

厂商

onsemi

Base Product Number

74VCXH16244

Package

Bulk

Package Description

TSSOP,

Package Style

SMALL OUTLINE, THIN PROFILE, SHRINK PITCH

Moisture Sensitivity Levels

未说明

Package Body Material

PLASTIC/EPOXY

Operating Temperature-Min

-40 °C

Reflow Temperature-Max (s)

未说明

Operating Temperature-Max

85 °C

Rohs Code

无

Manufacturer Part Number

74VCXH16244DTR

Supply Voltage-Nom (Vsup)

3.3 V

Package Code

TSSOP

Package Shape

RECTANGULAR

Manufacturer

Rochester Electronics LLC

Part Life Cycle Code

活跃

Ihs Manufacturer

ROCHESTER ELECTRONICS INC

Risk Rank

5.2

Part Package Code

TSSOP

包装

卷带

系列

*

无铅代码

无

端子表面处理

未说明

最高工作温度

85 °C

最小工作温度

-40 °C

端子位置

DUAL

终端形式

鸥翼

峰值回流焊温度（摄氏度）

未说明

功能数量

4

端子间距

0.5 mm

Reach合规守则

unknown

引脚数量

48

JESD-30代码

R-PDSO-G48

输出的数量

16

资历状况

COMMERCIAL

工作电源电压

3.3 V

极性

Non-Inverting

电源电压-最大值(Vsup)

3.6 V

温度等级

INDUSTRIAL

电源电压-最小值(Vsup)

1.65 V

通道数量

16

电路数量

16

最大电源电压

3.6 V

最小电源电压

1.65 V

端口的数量

2

比特数

4

传播延迟

8.2 ns

静态电流

20 µA

家人

ALVC/VCX/A

逻辑功能

Buffer

输入数量

16

输出特性

3-STATE

座位高度-最大

1.1 mm

输出极性

TRUE

逻辑IC类型

总线驱动器

高电平输出电流

-24 mA

传播延迟(tpd)

6 ns

低水平输出电流

24 mA

宽度

6.1 mm

长度

12.5 mm

RoHS状态

RoHS non-compliant
