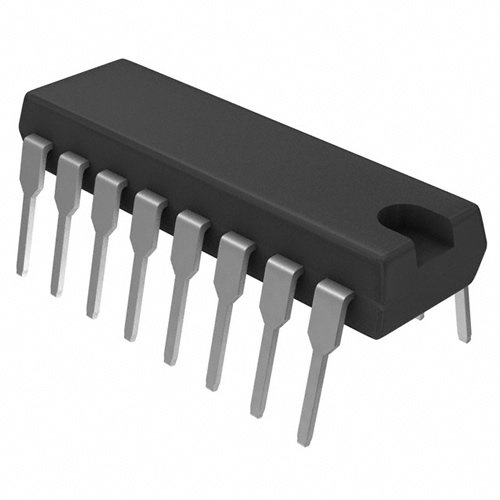

ON Semiconductor FAN6791NY

包装/外壳

DIP

底架

通孔

表面安装

NO

引脚数

16

质量

1.627826 g

终端数量

16

SwitchingFrequency

68 kHz

Package Description

GREEN, MS-001BB, DIP-16

Package Style

IN-LINE

Moisture Sensitivity Levels

NOT APPLICABLE

Package Body Material

PLASTIC/EPOXY

Operating Temperature-Min

-40 °C

Reflow Temperature-Max (s)

未说明

Operating Temperature-Max

105 °C

Rohs Code

有

Input Voltage-Max

22 V

Manufacturer Part Number

FAN6791NY

Package Code

DIP

Package Shape

RECTANGULAR

Manufacturer

Rochester Electronics LLC

Part Life Cycle Code

活跃

Input Voltage-Min

11 V

Ihs Manufacturer

ROCHESTER ELECTRONICS LLC

Risk Rank

5.67

Part Package Code

DIP

JESD-609代码

e3

无铅代码

有

端子表面处理

哑光锡

最高工作温度

105 °C

最小工作温度

-40 °C

技术

CMOS

端子位置

DUAL

终端形式

THROUGH-HOLE

峰值回流焊温度（摄氏度）

未说明

功能数量

1

端子间距

2.54 mm

Reach合规守则

unknown

频率

65 kHz

引脚数量

16

JESD-30代码

R-PDIP-T16

输出的数量

2

输入电压-Nom

18 V

温度等级

INDUSTRIAL

最大电源电压

30 V

最小电源电压

9 V

模拟 IC - 其他类型

双开关控制器

最大电源电流

10 mA

拓扑

反激式

控制模式

CURRENT-MODE

控制技术

脉宽调制

座位高度-最大

5.33 mm

上升时间

60 ns

下降时间（典型值）

50 ns

切换器配置

SINGLE

最高频率

130 kHz

开关频率-最大值

68 kHz

最大工作周期

49 %

占空比

49 %

宽度

7.62 mm

长度

19.17 mm

辐射硬化

无

RoHS状态

符合RoHS标准
