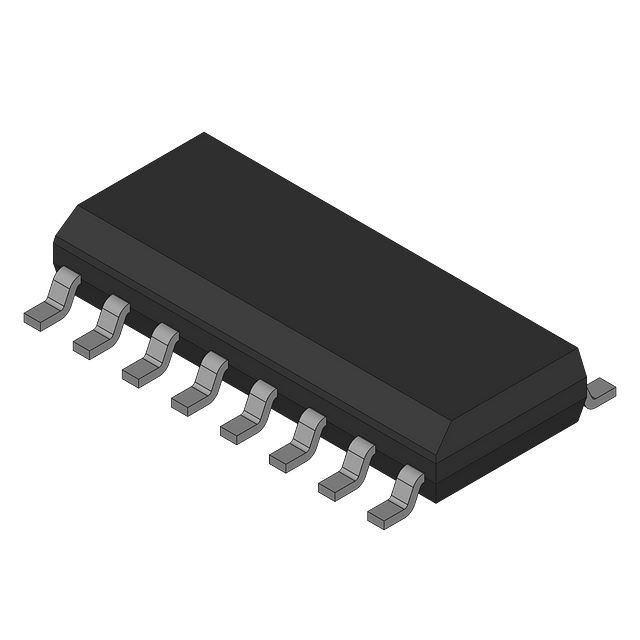

ON Semiconductor MC74ACT244M

底架

表面贴装

表面安装

YES

引脚数

20

终端数量

20

Number of Elements

2

Package

Bulk

Base Product Number

74ACT244

厂商

onsemi

Product Status

活跃

Package Description

EIAJ, SOP-20

Package Style

小概要

Moisture Sensitivity Levels

未说明

Package Body Material

PLASTIC/EPOXY

Operating Temperature-Min

-40 °C

Reflow Temperature-Max (s)

40

Operating Temperature-Max

85 °C

Manufacturer Part Number

MC74ACT244M

Supply Voltage-Nom (Vsup)

5 V

Package Code

SOP

Package Shape

RECTANGULAR

Manufacturer

Rochester Electronics LLC

Part Life Cycle Code

活跃

Ihs Manufacturer

ROCHESTER ELECTRONICS LLC

Risk Rank

5.19

Part Package Code

SOIC

包装

Rail/Tube

系列

*

JESD-609代码

e4

无铅代码

有

端子表面处理

镍钯金

最高工作温度

85 °C

最小工作温度

-40 °C

最大功率耗散

200 mW

技术

CMOS

端子位置

DUAL

终端形式

鸥翼

峰值回流焊温度（摄氏度）

260

功能数量

2

端子间距

1.27 mm

Reach合规守则

unknown

引脚数量

20

JESD-30代码

R-PDSO-G20

输出的数量

8

资历状况

COMMERCIAL

工作电源电压

5 V

极性

Non-Inverting

电源电压-最大值(Vsup)

5.5 V

温度等级

INDUSTRIAL

电源电压-最小值(Vsup)

4.5 V

通道数量

8

最大电源电压

5.5 V

最小电源电压

4.5 V

端口的数量

2

比特数

4

传播延迟

9 ns

静态电流

8 µA

接通延迟时间

10.5 ns

家人

ACT

逻辑功能

Buffer

输入数量

8

输出特性

3-STATE

座位高度-最大

2.05 mm

输出极性

TRUE

逻辑IC类型

总线驱动器

高电平输出电流

-24 mA

传播延迟(tpd)

10 ns

低水平输出电流

24 mA

输入行数

8

输出行数

3

宽度

5.3 mm

长度

12.575 mm

RoHS状态

符合RoHS标准
