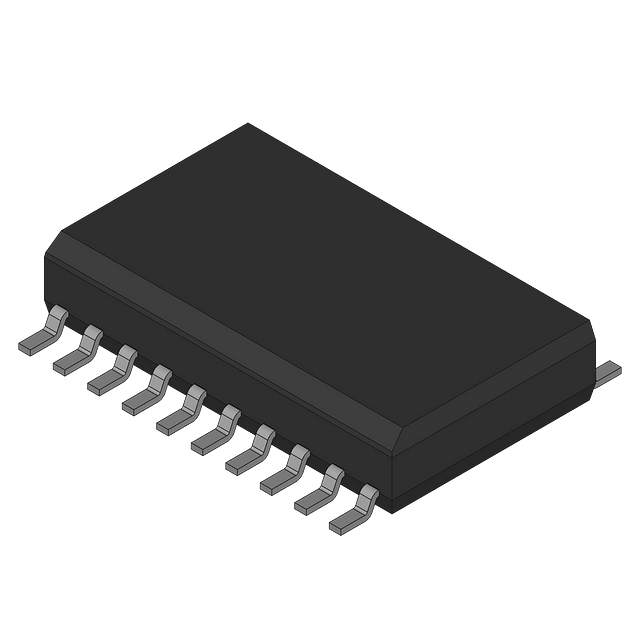

ON Semiconductor MC74VHCT245ADWR2

工厂交货时间

1 Week

包装/外壳

SOIC W

底架

表面贴装

安装类型

表面贴装

表面安装

YES

引脚数

20

供应商器件包装

20-SOIC

终端数量

20

Number of Elements

1

Mounting

表面贴装

Maximum Operating Supply Voltage

5.5 V

Number of Output Enables per Element

1 Low

Data Flow Direction

Bi-Directional

Bus Hold

无

Number of Channels per Chip

8

Maximum Propagation Delay Time @ Maximum CL

8.7@5V ns

Input Level

TTL

Minimum Operating Supply Voltage

4.5 V

Typical Operating Supply Voltage

5 V

Supplier Package

SOIC W

Number of Elements per Chip

1

RoHS

Compliant

Package

Bulk

Base Product Number

74VHCT245

厂商

onsemi

Product Status

活跃

Package Description

SOIC-20

Package Style

小概要

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

SOP20,.4

Operating Temperature-Min

-40 °C

Reflow Temperature-Max (s)

30

Operating Temperature-Max

85 °C

Rohs Code

无

Manufacturer Part Number

MC74VHCT245ADWR2

Supply Voltage-Nom (Vsup)

5 V

Package Code

SOP

Package Shape

RECTANGULAR

Manufacturer

安森美半导体

Part Life Cycle Code

活跃

Ihs Manufacturer

ON SEMICONDUCTOR

Risk Rank

5.17

Part Package Code

SOIC

Prop.

9.5 ns

包装

卷带

操作温度

-40 to 85 °C

系列

74VHCT

JESD-609代码

e0

无铅代码

无

端子表面处理

Tin/Lead (Sn80Pb20)

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8542.39.00.01

子类别

Bus Driver/Transceivers

包装方式

TAPE AND REEL

最大功率耗散

500 mW

技术

CMOS

电压 - 供电

5 V

端子位置

DUAL

终端形式

鸥翼

峰值回流焊温度（摄氏度）

240

功能数量

1

端子间距

1.27 mm

Reach合规守则

not_compliant

JESD-30代码

R-PDSO-G20

资历状况

不合格

输出类型

3-State

极性

Non-Inverting

电源

5 V

温度等级

INDUSTRIAL

通道数量

8

电路数量

8

端口的数量

2

比特数

8

传播延迟

8.7 ns

接通延迟时间

16.5 ns

家人

AHCT/VHCT

逻辑功能

收发器

方向

双向

输出特性

3-STATE

高/低输出电流

8mA, 8mA

座位高度-最大

2.65 mm

逻辑类型

Buffer, Non-Inverting

输出极性

TRUE

逻辑IC类型

总线收发器

最大 I(ol)

0.008 A

每个元素的比特数

8

高电平输出电流

-8 mA

传播延迟(tpd)

9.5 ns

低水平输出电流

8 mA

控制类型

通用控制

计数方向

BIDIRECTIONAL

转换

N/A

电压 - 供电 （最大值）

5.5 V

电压 - 供电 （最小值）

4.5 V

输出电平

CMOS

宽度

7.5 mm

长度

12.8 mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

含铅
