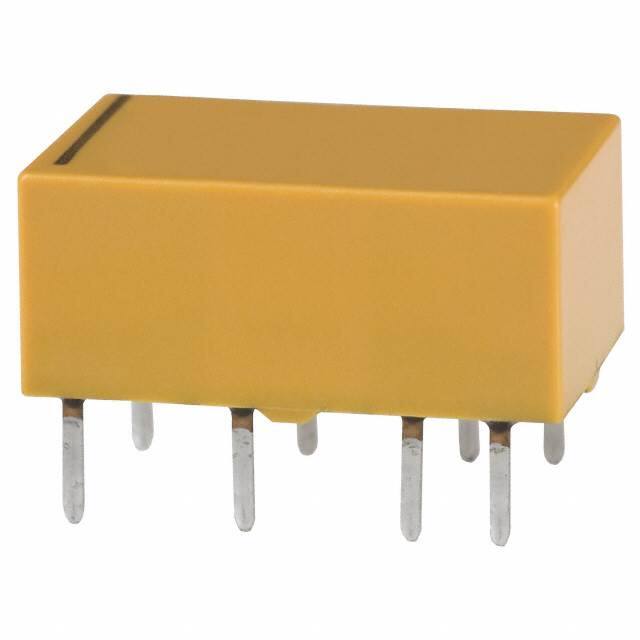

Panasonic Electric Works DF2E-DC24V

底架

通孔

安装类型

通孔

质量

2.4g

CoilResistance

2.88kOhm

Contact Materials

Silver (Ag), Gold (Au)

ElectricalLife

100000 Cycle(s)

操作温度

-40°C~70°C

包装

Tube

系列

DF

已出版

2004

零件状态

Obsolete

湿度敏感性等级(MSL)

不适用

终止次数

8

终端

PC引脚

ECCN 代码

EAR99

HTS代码

8536.49.00.50

Reach合规守则

unknown

参考标准

CSA; UL

终端样式

PC引脚

本体长度/直径

16mm

本体宽度

9.91 mm

物理尺寸

16mm x 9.91mm x 7mm

触点电阻

50mOhm

绝缘电阻

1000000000Ohm

触点电压(DC)-最大值

110V

投掷配置

DPDT

触点形式

DPDT (2 Form C)

继电器类型

通用型

触点(AC)最大额定值R 负载

0.3A@125VAC

运行时间

5ms

线圈电压

24VDC

线圈型

无锁存

切换电压

125VAC 60VDC -Max

线圈电流

8.3mA

发布时间

3ms

触点(DC)最大额定值 R 负载

0.3A@110VDC

必须运行电压

16.8VDC

触点额定值(电流)

1A

线圈功率

200mW

必须释放电压

2.4VDC

触点电压(AC)-最大值

125V

继电器动作

LATCHED

线圈电压(DC)

24V

线圈/输入电源类型

DC

PCB孔数

8

开路触点之间的介电强度

500 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

1000 Vrms

触点（AC）最大额定功率 R 负载

30VA@125VAC

触点(DC)最大额定功率 R 负载

30W@60VDC

本体高度

7mm

长度 - 终端

0.003 inch

RoHS状态

符合RoHS标准

无铅

无铅
