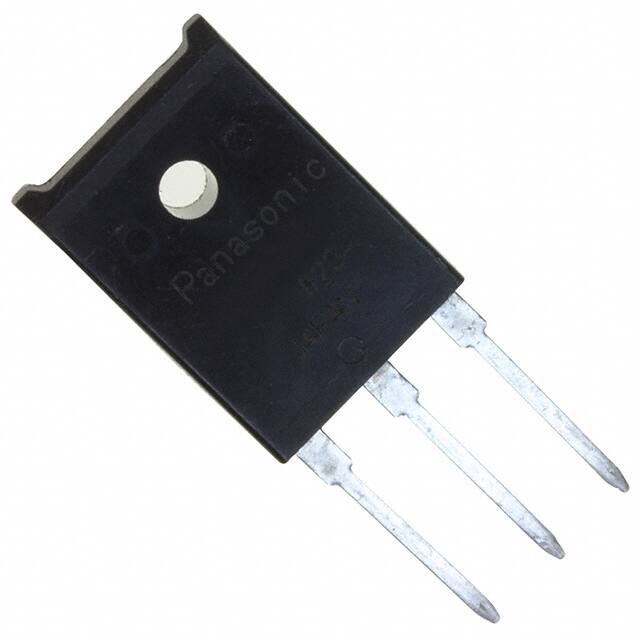

Panasonic Electronic Components 2SC3507

底架

通孔

安装类型

通孔

包装/外壳

TOP-3F

晶体管元件材料

SILICON

Collector-Emitter Breakdown Voltage

800V

Number of Elements

1

操作温度

150°C TJ

包装

Bulk

已出版

2003

无铅代码

yes

零件状态

Obsolete

湿度敏感性等级(MSL)

1 (Unlimited)

终止次数

3

端子表面处理

锡银铋铜

HTS代码

8541.29.00.95

最大功率耗散

3W

端子位置

SINGLE

峰值回流焊温度（摄氏度）

未说明

Reach合规守则

unknown

时间@峰值回流温度-最大值(s)

未说明

JESD-30代码

R-PSFM-T3

资历状况

不合格

配置

SINGLE

箱体转运

ISOLATED

功率 - 最大

3W

晶体管应用

SWITCHING

极性/通道类型

NPN

晶体管类型

NPN

集电极发射器电压(VCEO)

1.5V

最大集电极电流

5A

最小直流增益（hFE）@ Ic, Vce

6 @ 3A 5V

最大集极截止电流

50μA ICBO

不同 Ib, Ic 时 Vce 饱和度（最大值）

1.5V @ 600mA, 3A

转换频率

6MHz

最大击穿电压

800V

频率转换

6MHz

高度

0m

长度

0m

宽度

0m

RoHS状态

符合RoHS标准

无铅

无铅
