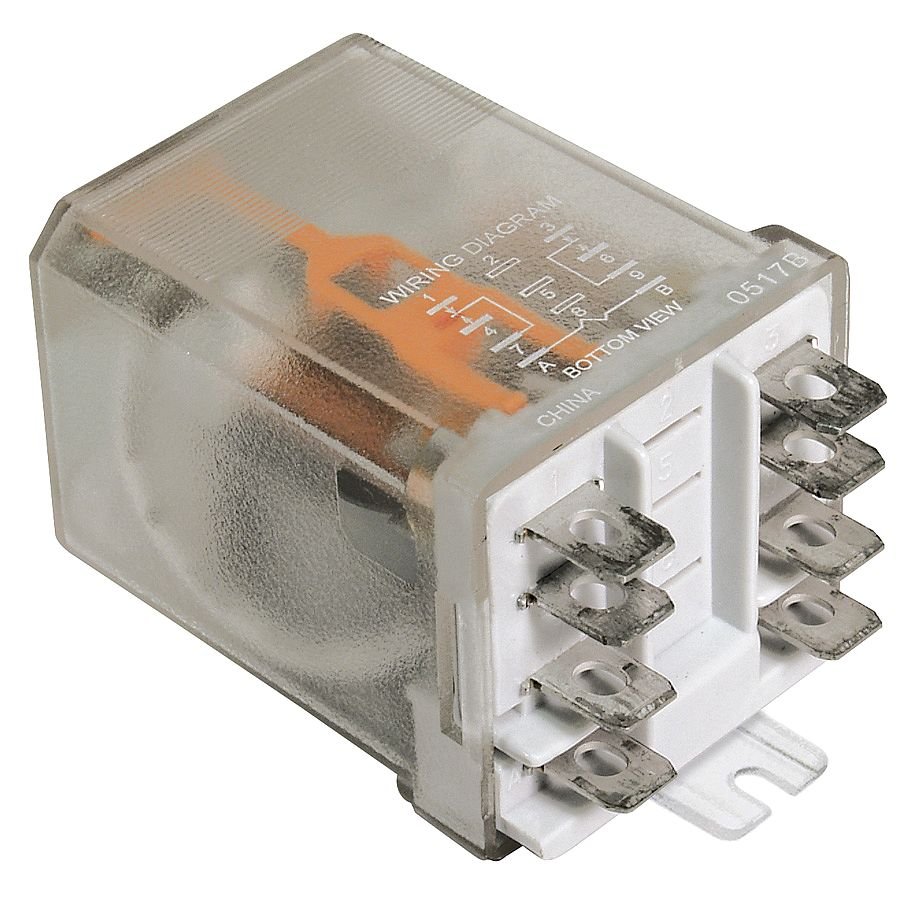

Schneider Electric 389FXBXC1-24D

底架

Flanges, Panel

安装类型

通孔

引脚数

8

质量

88 g

终端数量

8

端接材料

银合金

CoilResistance

400 Ω

Coil Voltage AC

24 V

Contact Materials

Silver

Voltage - Rated (AC)

300 V

Voltage Rating (AC)

600 V

Enclosure

Plastic

Manufacturer Part Number

C897190M

Approvals

CE, CSA, UL

Manufacturer

Schneider

RoHS

无

Mounting

Side Flange

Package

Box

厂商

施耐德电气

Product Status

Obsolete

Unit Weight

3.351026 oz

Factory Pack QuantityFactory Pack Quantity

10

Mounting Styles

法兰安装

Maximum Switching Current

100 mA

Brand

施耐德电气继电器

Coil Voltage-Nom

24 V

Operating Temperature-Min

-30 °C

Operating Temperature-Max

55 °C

Rohs Code

有

Part Life Cycle Code

活跃

Ihs Manufacturer

SCHNEIDER ELECTRIC SA

ElectricalLife

50000 Cycle(s)

Risk Rank

2.08

操作温度

-30°C ~ 55°C

系列

-

终端

快速连接

ECCN 代码

EAR99

类型

Standard

最高工作温度

55 °C

最小工作温度

-40 °C

应用

General Purpose, Power

子类别

Relays

深度

73.82 mm

Reach合规守则

unknown

额定电流

25 A

终端样式

Quick Connect - 0.250 (6.3mm)

审批机构

CE, CSA, UL

本体长度/直径

70.2 mm

本体宽度

38 mm

物理尺寸

70.2mm x 38mm x 35mm

触点电流(DC)-最大值

13 A

触点电压(DC)-最大值

28 V

终端类型

QUICK CONNECT

极数

2

投掷配置

DPDT

最大额定电压（直流）

28 V

触点额定电流

25 A

触点终端

快速连接

触点形式

DPDT (2 Form C)

继电器类型

通用型

端子类型

快速连接

产品类别

通用继电器

触点电流(AC)-最大值

25 A

触点(AC)最大额定值R 负载

运行时间

20 ms

线圈电压

24VDC

线圈型

Non-Latching

切换电压

600 V

线圈电流

60 mA

触点(DC)最大额定值 R 负载

必须运行电压

19.2 VDC

触点额定值(电流)

25 A

消耗功率

3.5 W

线圈功率

1.44 W

必须释放电压

2.4 VDC

触点电压(AC)-最大值

300 V

触点/输出电源类型

AC/DC

线圈电压(DC)

24 V

线圈/输入电源类型

AC/DC

最大额定电流

25 A

密封等级

-

开路触点之间的介电强度

1600 Vrms

线圈绝缘

-

线圈和触点之间的介电强度

2200 Vrms

触点（AC）最大额定功率 R 负载

开关电流

13A

触点(DC)最大额定功率 R 负载

继电器功能

DPDT

触点配置

DPDT

继电器表格

2 FORM C

产品

功率继电器

特征

-

产品类别

通用继电器

线圈终端

快速连接

触点

DPDT

知识产权评级

IP40

高度

35.72 mm

长度

38.89 mm

宽度

37.8 mm

本体高度

35 mm

RoHS状态

符合RoHS标准
