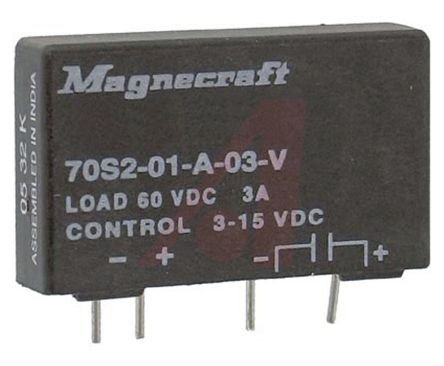

Schneider Electric 70S2-01-A-03-V

底架

DIN Rail, PCB, Panel, Through Hole

包装/外壳

SIP

安装类型

通孔

引脚数

4

供应商器件包装

4-SIP

Voltage Rating (DC)

60 V

Voltage-Input

3 ~ 15VDC

Package

Box

厂商

施耐德电气

Product Status

Obsolete

Input Polarity

DC

Manufacturer Part Number

PS714201EM

Manufacturer

施耐德电气

Mounting

PCB

Dimensions

43.2 x 10.2 x 26mm

Maximum Operating Temperature

+100°C

Output Device

MOSFET

Minimum Operating Temperature

-40°C

Standards Met

符合RoHS标准

Control Voltage Range

3 → 15 V dc

Switching Mode

Zero Crossing

Unit Weight

0.881849 oz

Factory Pack QuantityFactory Pack Quantity

10

Mounting Styles

PCB 安装

Brand

施耐德电气继电器

RoHS

Details

系列

Legacy

终端

Solder

类型

Compact

最高工作温度

100 °C

最小工作温度

-40 °C

子类别

Relays

深度

10.2 mm

额定电流

3 A

终端样式

PC引脚

审批机构

CSA, TUV, UL

输出电压

3-60 VDC

输出类型

DC

最大输出电流

3 A

工作电源电压

60 V

电路

SPST-NO (1 Form A)

电路数量

1

最大电源电压

60 V

最小电源电压

3 V

输出电流

3 A

投掷配置

SPST

接通延迟时间

75 ms

最大输出电压

60 V

触点形式

SPST (1 Form A)

继电器类型

固态继电器

端子类型

PCB 引脚

产品类别

SSR - Solid State Relays

工作温度范围

-40 → +100°C

电压-负荷

3 V ~ 60 V

输出电压

3.3 VDC, 6 VDC, 12 VDC, 24 VDC, 48 VDC, 60 VDC

输入电流

40 mA

负载电流

3 A

最大电源电压（DC）

60 V

最小电源电压(DC)

3 V

输入信号

3-15 VDC

触点配置

SPST

产品

固态继电器

产品类别

Solid State Relays - PCB Mount

长度

43.2 mm

高度

26 mm

宽度

10.2 mm

RoHS状态

符合RoHS标准
