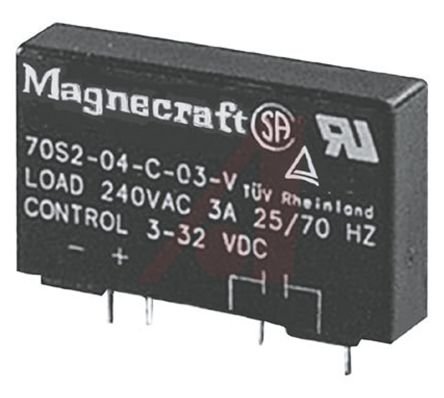

Schneider Electric 70S2-04-C-03-V

包装/外壳

SIP

底架

PCB, Through Hole

安装类型

通孔

引脚数

4

供应商器件包装

4-SIP

Voltage Rating (AC)

140 V

Mounting

PCB

Manufacturer

施耐德电气

Manufacturer Part Number

PS714184EM

Input Polarity

DC

Voltage-Input

3 ~ 32VDC

Product Status

Obsolete

厂商

施耐德电气

Package

Box

Switching Mode

Zero Crossing

Dimensions

43.2 x 10.2 x 26mm

Output Device

Triac

Control Voltage Range

3 → 30 V dc

Maximum Operating Temperature

+ 100 C

Unit Weight

0.881849 oz

Minimum Operating Temperature

- 40 C

Factory Pack QuantityFactory Pack Quantity

10

Mounting Styles

PCB 安装

Brand

施耐德电气继电器

RoHS

Details

系列

Legacy

包装

Bulk

终端

Solder

类型

Compact

最高工作温度

100 °C

最小工作温度

-40 °C

子类别

Relays

深度

10.2 mm

额定电流

3 A

终端样式

PC引脚

审批机构

CSA, TUV, UL

输出电压

280 V

输出类型

Triac AC Switch

最大输出电流

3 A

工作电源电压

280 V

电路

1NO

电路数量

1

最大电源电压

280 V

最小电源电压

24 V

输出电流

3 A

极数

1

投掷配置

SPST

接通延迟时间

8.3 ms

最大输出电压

280 V

触点形式

SPST (1 Form A)

端子类型

PCB 引脚

产品类别

SSR - Solid State Relays

工作温度范围

-40 → +100°C

电压-负荷

24 V ~ 280 V

输出电压

12 VAC, 24 VAC, 48 VAC, 120 VAC, 208 VAC, 240 VAC, 277 VAC

输入电流

17 mA

负载电流

3 A

最大电源电压（AC）

280 V

输入信号

3-32 VDC

触点配置

SPST-NO

最小电源电压(AC)

24 V

产品

固态继电器

产品类别

Solid State Relays - PCB Mount

高度

26 mm

长度

43.2 mm

宽度

10.2 mm

RoHS状态

符合RoHS标准

无铅

无铅
