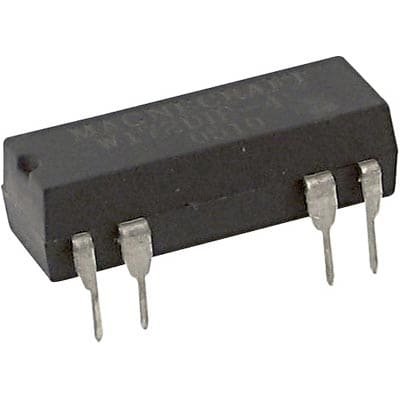

Schneider Electric W172DIP-4

包装/外壳

DIP

底架

PCB, Through Hole

表面安装

NO

越来越多的功能

THROUGH HOLE-STRAIGHT MOUNT

引脚数

8

质量

1 g

终端数量

8

CoilResistance

2.2 kΩ

Voltage Rating (DC)

100 V

Enclosure

Epoxy Case

Manufacturer Part Number

W172DIP-4

Manufacturer

Schneider

Mounting

电脑板

RoHS

Compliant

Package Description

ROHS COMPLIANT

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Part Life Cycle Code

活跃

Ihs Manufacturer

SCHNEIDER ELECTRIC SA

ElectricalLife

50000000 Cycle(s)

Risk Rank

5.17

无铅代码

有

终止次数

8

终端

PC引脚

ECCN 代码

EAR99

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8536.49.00.50

额定功率

270 mW

触点类型

Dry Reed

Reach合规守则

unknown

额定电流

250 mA

本体长度/直径

20.14 mm

本体宽度

7.37 mm

物理尺寸

20.14mm x 7.37mm x 7.62mm

绝缘电阻

1 GΩ

触点电流(DC)-最大值

0.25 A

触点电压(DC)-最大值

100 V

终端类型

SOLDER

投掷配置

单刀双掷

触点额定电流

250 mA

继电器类型

Reed

触点电流(AC)-最大值

0.25 A

触点(AC)最大额定值R 负载

运行时间

1 ms

线圈电压

24 VDC

切换电压

100 V

线圈电流

10.9 mA

发布时间

1 ms

触点(DC)最大额定值 R 负载

线圈功率

270 mW

触点电压(AC)-最大值

60 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

24 V

线圈/输入电源类型

DC

开关电流

250 mA

继电器功能

单刀双掷

线圈电压(DC)-最大值

24 V

最大线圈电流（直流）

0.011 A

触点

单刀双掷

本体高度

7.62 mm

RoHS状态

符合RoHS标准

无铅

无铅
