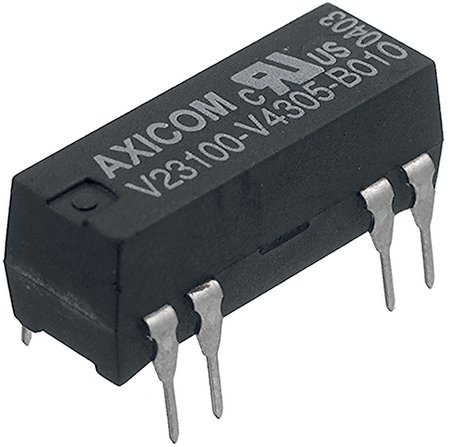

TE Connectivity 1-1393763-6

生命周期状态

Production (Last Updated: 2 weeks ago)

工厂交货时间

10 Weeks, 3 Days

触点镀层

Ruthenium

包装/外壳

DIP

底架

通孔

安装类型

通孔

表面安装

NO

越来越多的功能

THROUGH HOLE-STRAIGHT MOUNT

CoilResistance

2 kΩ

Contact Materials

Ruthenium

Base Product Number

1393763

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 2 weeks ago)

Package

Box

厂商

TE Connectivity Potter & Brumfield Relays

Product Status

活跃

Package Description

ROHS COMPLIANT

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

1-1393763-6

Manufacturer

TE Connectivity

Part Life Cycle Code

活跃

Ihs Manufacturer

TE CONNECTIVITY LTD

ElectricalLife

5000000 Cycle(s)

Risk Rank

1.28

操作温度

-40°C ~ 85°C

系列

V23100-V4, AXICOM

终止次数

8

终端

PC引脚

ECCN 代码

EAR99

最高工作温度

85 °C

最小工作温度

-40 °C

附加功能

带电极

HTS代码

8536.49.00.50

Reach合规守则

compliant

参考标准

UL

终端样式

PC引脚

审批机构

UL

本体长度/直径

19.3 mm

本体宽度

6.4 mm

物理尺寸

19.3mm x 6.4mm x 5.7mm

Brand Name

CII

触点电流(DC)-最大值

0.5 A

密封

IP67

弱电

Compliant

触点电压(DC)-最大值

200 V

终端类型

SOLDER

投掷配置

SPST

触点额定电流

500 mA

触点形式

SPST-NO (1 Form A)

继电器类型

干簧继电器

触点电流(AC)-最大值

0.5 A

触点(AC)最大额定值R 负载

运行时间

750 µs

线圈电压

24VDC

线圈型

无锁存

切换电压

200 V

线圈电流

12 mA

发布时间

150 µs

触点(DC)最大额定值 R 负载

必须运行电压

16.8 VDC

触点额定值(电流)

500 mA

线圈功率

288 mW

必须释放电压

3.6 VDC

触点电压(AC)-最大值

200 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

24 V

线圈/输入电源类型

DC

密封等级

-

继电器功能

SPST

线圈电压(DC)-最大值

24 V

最大线圈电流（直流）

0.012 A

线圈工作电压(直流)

16.8 V

线圈释放电压(DC)

3.6 V

特征

Diode

长度

19.3 mm

宽度

6.4 mm

本体高度

5.7 mm

RoHS状态

符合RoHS标准
