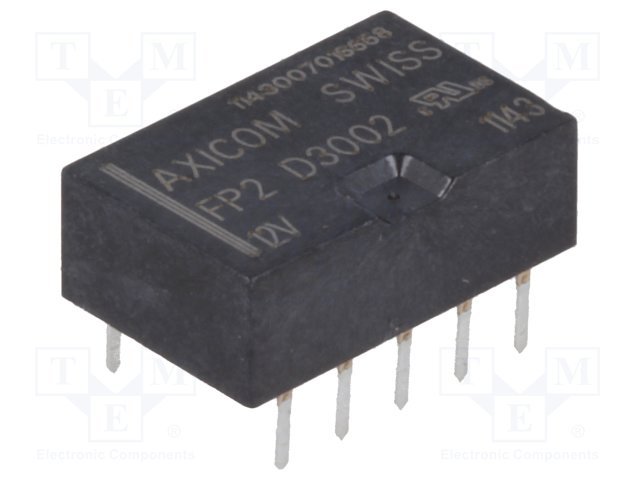

TE Connectivity 1462033-5

包装/外壳

DIP

触点镀层

Gold

底架

PCB, Through Hole

表面安装

NO

越来越多的功能

THROUGH HOLE-STRAIGHT MOUNT

引脚数

10

质量

2 g

终端数量

10

端接材料

Silver Nickel

端接触电镀

GOLD

CoilResistance

1.028 kΩ

Contact Materials

Gold, Silver

Voltage, Rating

12 V

Voltage Rating (AC)

250 V

Voltage Rating (DC)

220 V

Relay Construction

Non-Latching

Pick-up Voltage (Max)

8.4VDC

Product Depth (mm)

9 mm

LED Indicator

无

Operating Temp Range

-55C to 85C

Mounting Styles

通孔

Voltage Rating (VDC)

220V

Dropout Volt

1.2VDC

Dropout Volt (Min)

1.2VDC

Seal

Unsealed

Maximum Power Rating

60W/62.5VA

Rad Hardened

无

RoHS

Compliant

Package Description

ROHS COMPLIANT

Coil Voltage-Nom

12 V

Operating Temperature-Min

-40 °C

Isolation-Max

-40.2 dB

Operating Temperature-Max

85 °C

Rohs Code

有

Operating Frequency (Max)

900 MHz

Manufacturer Part Number

1462033-5

Insertion Loss-Max

-0.03 dB

Manufacturer

TE Connectivity

Part Life Cycle Code

Obsolete

Ihs Manufacturer

TE CONNECTIVITY LTD

ElectricalLife

500000 Cycle(s)

Risk Rank

8

包装

Tube

终端

PC引脚

ECCN 代码

EAR99

类型

信号继电器

最高工作温度

85 °C

最小工作温度

-55 °C

HTS代码

8536.49.00.50

包装方式

BOX; TUBE

深度

9 mm

Reach合规守则

compliant

引脚数量

10

参考标准

IEC; UL

终端样式

PC引脚

本体长度/直径

14 mm

本体宽度

9 mm

物理尺寸

14mm x 9mm x 8.2mm

Brand Name

Axicom

触点电阻

50 mΩ

绝缘电阻

1000000000 Ω

触点电流(DC)-最大值

2 A

密封

IP67/RT3

弱电

Compliant

触点电压(DC)-最大值

220 V

最大额定电压（交流）

250 V

终端类型

SOLDER

最大额定电流

2 A

投掷配置

DPDT

最大额定电压（直流）

220 V

触点额定电流

2 A

触点形式

2 Form C

继电器类型

射频继电器

触点电流(AC)-最大值

2 A

触点(AC)最大额定值R 负载

运行时间

3 ms

线圈电流

11.67 mA

发布时间

9 ms

触点(DC)最大额定值 R 负载

消耗功率

140 mW

线圈功率

140 mW

触点电压(AC)-最大值

250 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

12 V

线圈/输入电源类型

DC

PCB孔数

10

电压驻波比

1.01

开路触点之间的介电强度

750 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

1000 Vrms

触点（AC）最大额定功率 R 负载

触点(DC)最大额定功率 R 负载

继电器功能

DPDT

触点排列

DPDT

线圈电压(DC)-最大值

12 V

最大线圈电流（直流）

0.01 A

继电器表格

2 FORM C

线圈工作电压(直流)

8.4 V

线圈释放电压(DC)

1.2 V

端子长度

0.0032 inch

线圈抑制二极管

无

额定电压 （交流）

250V

产品长度(mm)

14 mm

高度

5 mm

长度

355.6 mm

宽度

8.9916 mm

本体高度

8.2 mm

产品高度(mm)

5 mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
