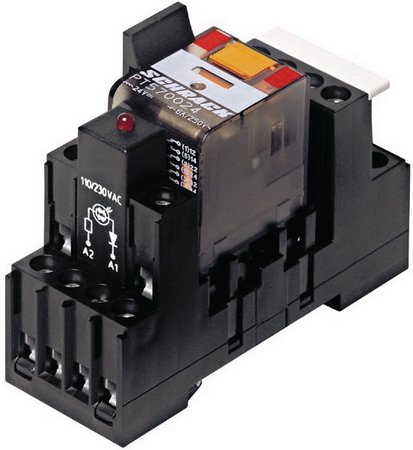

TE Connectivity 7-1415074-1

生命周期状态

Production (Last Updated: 2 weeks ago)

工厂交货时间

15 Weeks, 2 Days

底架

DIN Rail, Panel

表面安装

NO

越来越多的功能

DIN-RAIL MOUNT

引脚数

14

质量

71 g

CoilResistance

192 Ω

Contact Materials

Silver

Voltage Rating (DC)

12 V

Voltage Rating (AC)

250 V

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 2 weeks ago)

Relay Construction

Non-Latching

Pick-up Voltage (Max)

9VDC

Product Depth (mm)

27(mm)

LED Indicator

有

Operating Temp Range

-40C to 70C

Mounting Styles

Din-Rail

Dropout Volt

1.2VDC

Seal

Unsealed

Maximum Power Rating

3KVA

Rad Hardened

无

Package Description

ROHS COMPLIANT

Operating Temperature-Min

-40 °C

Operating Temperature-Max

70 °C

Rohs Code

有

Manufacturer Part Number

7-1415074-1

Manufacturer

TE Connectivity

Part Life Cycle Code

活跃

Ihs Manufacturer

TE CONNECTIVITY LTD

Risk Rank

2.23

包装

Box

终端

Screw

ECCN 代码

EAR99

类型

继电器包

最高工作温度

70 °C

最小工作温度

-40 °C

包装方式

BULK

深度

27 mm

Reach合规守则

compliant

额定电流

12 A

引脚数量

14

参考标准

UL; VDE

终端样式

螺旋端子

审批机构

IEC, VDE

本体长度/直径

73.5 mm

本体宽度

27 mm

物理尺寸

73.5mm x 27mm x 58mm

Brand Name

Schrack

密封

IP20

弱电

Compliant

最大额定电压（交流）

400 V

终端类型

SCREW

最大额定电流

12 A

投掷配置

DPDT

触点额定电流

12 A

触点形式

2 Form C

继电器类型

通用型

触点电流(AC)-最大值

12 A

触点(AC)最大额定值R 负载

运行时间

15 ms

线圈型

Non-Latching

线圈电流

62.5 mA

发布时间

18 ms

线圈功率

800 mW

触点电压(AC)-最大值

400 V

触点/输出电源类型

AC

继电器动作

MOMENTARY

线圈电压(DC)

12 V

线圈/输入电源类型

DC

负载电流

12 A

继电器功能

DPDT

触点排列

DPDT

线圈电压(DC)-最大值

12 V

触点电压等级(AC)

250 V

最大线圈电流（直流）

0.063 A

线圈工作电压(直流)

9 V

线圈释放电压(DC)

1.2 V

开关容量

3 kW

线圈抑制二极管

有

额定电压 （交流）

400(V)

产品长度(mm)

73.5(mm)

宽度

27 mm

长度

73.5 mm

高度

57.9882 mm

本体高度

58 mm

产品高度(mm)

58(mm)

RoHS状态

符合RoHS标准

辐射硬化

无
