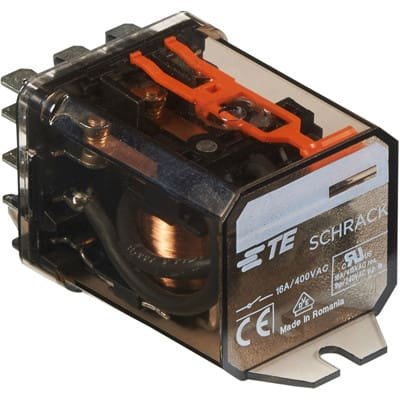

TE Connectivity 9-1393146-6

底架

Chassis Mount, Flanges

表面安装

NO

越来越多的功能

PANEL MOUNT

引脚数

11

质量

81 g

终端数量

11

端接材料

氧化镉银

CoilResistance

345 Ω

Contact Materials

Cadmium, Silver

Voltage Rating (AC)

440 V

RoHS

Compliant

Package Description

ROHS COMPLIANT

Coil Voltage-Nom

24 V

Operating Temperature-Min

-45 °C

Operating Temperature-Max

60 °C

Rohs Code

有

Manufacturer Part Number

9-1393146-6

Manufacturer

TE Connectivity

Part Life Cycle Code

Obsolete

Ihs Manufacturer

TE CONNECTIVITY LTD

ElectricalLife

100000 Cycle(s)

Risk Rank

8.6

终端

快速连接

ECCN 代码

EAR99

最高工作温度

60 °C

最小工作温度

-45 °C

包装方式

BULK

深度

38.5 mm

Reach合规守则

not_compliant

参考标准

UL; VDE

本体长度/直径

38.5 mm

本体宽度

35.5 mm

物理尺寸

38.5mm x 35.5mm x 58.5mm

Brand Name

CII

触点电流(DC)-最大值

16 A

密封

RT1

最大额定电压（交流）

440 V

终端类型

QUICK CONNECT

最大额定电流

40 A

投掷配置

3PDT

触点额定电流

16 A

继电器类型

通用型

触点电流(AC)-最大值

16 A

触点(AC)最大额定值R 负载

运行时间

15 ms

线圈型

Non-Latching

线圈电流

69.57 mA

发布时间

10 ms

线圈功率

1.7 W

触点电压(AC)-最大值

440 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

24 V

线圈/输入电源类型

DC

开路触点之间的介电强度

1500 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

2500 Vrms

触点（AC）最大额定功率 R 负载

继电器功能

3PDT

线圈电压(DC)-最大值

24 V

最大线圈电流（直流）

0.071 A

继电器表格

3 FORM C

线圈工作电压(直流)

18 V

线圈释放电压(DC)

2.4 V

长度

73.5 mm

本体高度

58.5 mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
