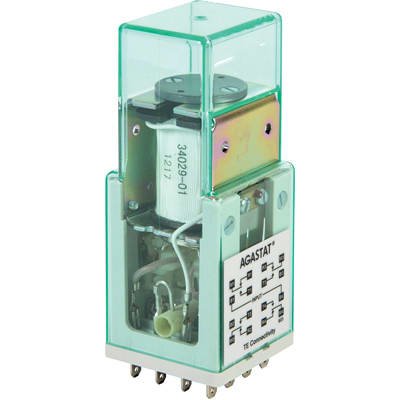

TE Connectivity GPDN

生命周期状态

Production (Last Updated: 1 week ago)

包装/外壳

125

底架

Socket, Socketable

表面安装

NO

越来越多的功能

插座安装

引脚数

16

Contact Materials

Silver

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 1 week ago)

Voltage Rating (AC)

220 V

Relay Construction

Non-Latching

Product Depth (mm)

45(mm)

LED Indicator

无

Operating Temp Range

0C to 60C

Mounting Styles

Socket

Voltage Rating (VDC)

48(V)

Seal

Unsealed

Rad Hardened

无

Unit Weight

11 oz

Factory Pack QuantityFactory Pack Quantity

1

Part # Aliases

1423155-6

Manufacturer

TE Connectivity

Brand

TE Connectivity / Raychem

RoHS

Details

Schedule B

8536410050/8536410050/8536410050/8536410050/8536410050

Rohs Code

无

Manufacturer Part Number

GPDN

Part Life Cycle Code

活跃

Ihs Manufacturer

TE CONNECTIVITY LTD

Risk Rank

2.24

Manufacturer Series

GP

Operating Temperature-Max

60 °C

包装

Bulk

系列

GP

终端

Flat, Plug

ECCN 代码

EAR99

类型

控制继电器

最高工作温度

60 °C

最小工作温度

0 °C

HTS代码

8536.41.00.20

子类别

Relays

深度

45 mm

Reach合规守则

compliant

引脚数量

16

参考标准

CSA; UL

终端样式

FLAT BASE PINS

本体长度/直径

45 mm

本体宽度

45 mm

物理尺寸

45mm x 45mm x 109mm

触点电流(DC)-最大值

10 A

弱电

Non-Compliant

触点电压(DC)-最大值

48 V

最大额定电压（交流）

220 V

终端类型

SNAP-ON

最大额定电流

10 A

投掷配置

单刀双掷

最大额定电压（直流）

48 V

触点额定电流

10 A

触点终端

Plug In

触点形式

1 Form C

继电器类型

通用型

产品类别

PCB继电器

触点电流(AC)-最大值

10 A

触点(AC)最大额定值R 负载

运行时间

15 ms

线圈电压

125 VDC

线圈型

Non-Latching

触点(DC)最大额定值 R 负载

消耗功率

6 W

线圈功率

6 W

触点电压(AC)-最大值

220 V

触点/输出电源类型

AC/DC

继电器动作

MOMENTARY

线圈电压(DC)

125 V

继电器功能

单刀双掷

触点排列

单刀双掷

线圈电压(DC)-最大值

125 V

产品

功率继电器

线圈抑制二极管

无

产品类别

Low Signal Relays - PCB

额定电压 （交流）

220(V)

产品长度(mm)

45(mm)

高度

118 mm

长度

45 mm

宽度

45 mm

本体高度

109 mm

产品高度(mm)

109(mm)

RoHS状态

RoHS non-compliant

达到SVHC

Unknown

无铅

不适用
