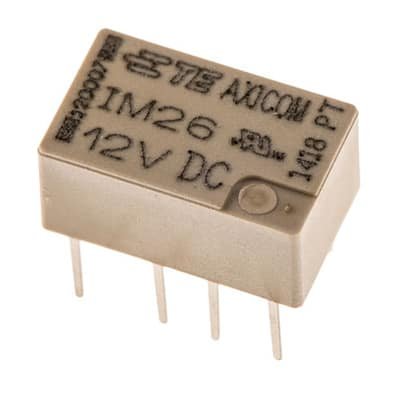

TE Connectivity IM26TS

底架

PCB, Through Hole

安装类型

PCB 安装

引脚数

8

CoilResistance

2.88 kΩ

Contact Materials

Gold, Ruthenium

Schedule B

8536490050

Voltage Rating (DC)

12 V

Dimensions

10 x 6 x 5.65mm

Maximum Operating Temperature

+85°C

Minimum Operating Temperature

-40°C

Unit Weight

0.264555 oz

Factory Pack QuantityFactory Pack Quantity

1000

Part # Aliases

3-1462039-2

Manufacturer

TE Connectivity

Brand

TE Connectivity / Axicom

Contact Rating

2 A at 30 VDC

RoHS

Details

包装

Tube

系列

IM

终端

PC引脚

最高工作温度

85 °C

最小工作温度

-40 °C

应用

Signal

子类别

Relays

深度

6 mm

额定电流

2 A

频率

900 MHz

触点电阻

50 mΩ

绝缘电阻

1 GΩ

最大额定电压（交流）

250 V

最大额定电流

2 A

极数

2

投掷配置

DPDT

最大额定电压（直流）

220 V

触点额定电流

2 A

触点形式

DPDT (2 Form C)

继电器类型

Telecom

端子类型

通孔

产品类别

高频继电器

工作温度范围

-40 → +85°C

运行时间

3 ms

线圈电压

12V dc

线圈型

Non-Latching

线圈电流

4.2 mA

发布时间

3 ms

消耗功率

50 mW

线圈功率

50 mW

插入损耗

- 0.33 dB

线圈电压(DC)

12 V

隔离

- 18.8 dB

电压驻波比

1.49

插入损耗(dB)

-0.33 dB

开关电流

2A

触点配置

DPDT

特征

Bifurcated Contacts, Low Coil Power Consumption

产品类别

High Frequency / RF Relays

高度

5.65 mm

长度

10 mm

宽度

6 mm

RoHS状态

符合RoHS标准
