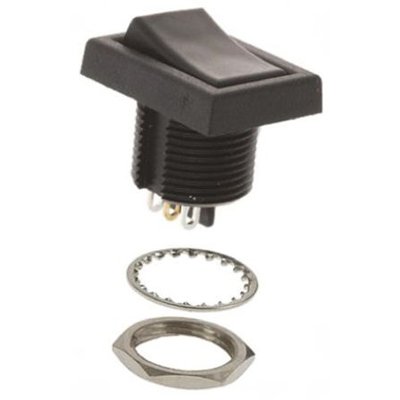

TE Connectivity TRD23N10WL04

生命周期状态

Production (Last Updated: 1 week ago)

包装/外壳

125

触点镀层

Silver

底架

Panel

执行器材料

Polyamide

Voltage Rating (AC)

125 V

Voltage Rating (DC)

28 V

Contact Materials

Copper, Silver

ElectricalLife

20 kcycles

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 1 week ago)

Operating Temperature Max Deg. C

80C

Switch Configuration

ON None ON

Product Depth (mm)

14.05(mm)

Operating Temp Range

-20C to 80C

Mounting Styles

Panel

Actuator Style

弧形摇椅

Operating Temperature Min Deg. C

-20C

AC Voltage Rating (Max)

125

Pole Throw Configuration

DPDT

DC Voltage Rating (Max)

28

Unit Weight

0.160003 oz

Factory Pack QuantityFactory Pack Quantity

25

Part # Aliases

1825421-1

Manufacturer

TE Connectivity

Illuminated

Non-Illuminated

Terminal Seal

Epoxy

Brand

TE Connectivity / AMP

Contact Rating

3 A at 125 V

RoHS

Details

Actuator

Rocker

包装

Bulk

终端

Lug

类型

Switch

最高工作温度

80 °C

最小工作温度

-20 °C

子类别

Switches

方向

Straight

深度

14.05 mm

额定电流

3 A

终端样式

导线引线

开关功能

On-On

触点电阻

20 mΩ

弱电

Compliant

最大额定电压（交流）

125 V

最大额定电流

3 A

投掷配置

DPDT

最大额定电压（直流）

28 V

机械寿命

100 kcycles

触点额定电流

3 A

触点形式

DPDT

照明类型

Illuminated

端子类型

接线片

产品类别

翘板开关

照明颜色

-

最大额定电流

3(A)

通过VDE测试

无

灯型

-

产品类别

翘板开关

产品长度(mm)

19.13(mm)

长度

19.13 mm

产品高度(mm)

19.63(mm)

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
