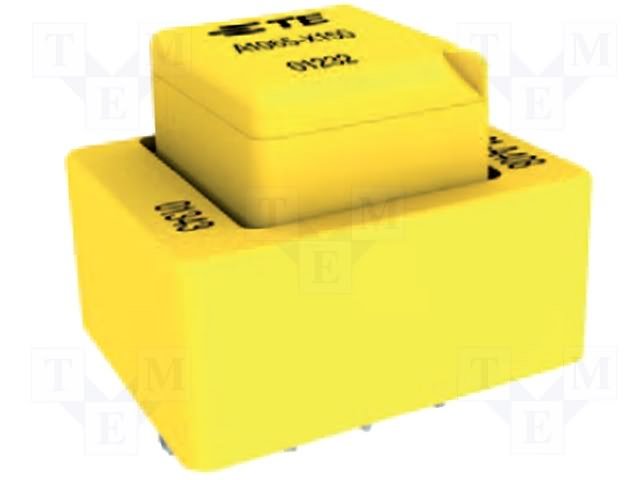

TE Connectivity V23700-C0001-A408

生命周期状态

Production (Last Updated: 1 week ago)

底架

通孔

引脚数

5

质量

17.009714 g

终端数量

4

CoilResistance

50 Ω

Contact Materials

Silver, Tin

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 1 week ago)

Relay Construction

Non-Latching

Pick-up Voltage (Max)

6.9VDC

Product Depth (mm)

20.7(mm)

LED Indicator

无

Operating Temp Range

-40C to 85C

Mounting Styles

通孔

Voltage Rating (VDC)

450(V)

Dropout Volt

1.2VDC

Seal

Sealed

Maximum Power Rating

9KW

Rad Hardened

无

Contact Current

-

Unit Weight

0.608017 oz

Factory Pack QuantityFactory Pack Quantity

1

Part # Aliases

2-1904058-5

Manufacturer

TE Connectivity

Brand

TE Connectivity / AMP

RoHS

Details

Coil Voltage-Nom

12 V

Operating Temperature-Min

-40 °C

Operating Temperature-Max

85 °C

Rohs Code

有

Manufacturer Part Number

V23700-C0001-A408

Part Life Cycle Code

活跃

Ihs Manufacturer

TE CONNECTIVITY LTD

Risk Rank

2.2

包装

Bulk

系列

迷你K HV

终端

PCB, Solder

ECCN 代码

EAR99

类型

汽车继电器

电阻

50 Ω

最高工作温度

85 °C

最小工作温度

-40 °C

HTS代码

8536.49.00.75

子类别

Relays

深度

20.7 mm

Reach合规守则

compliant

引脚数量

5

终端样式

PC引脚

本体长度/直径

16.9 mm

本体宽度

14.6 mm

物理尺寸

16.9mm x 14.6mm x 34.7mm

触点电流(DC)-最大值

20 A

弱电

Compliant

触点电压(DC)-最大值

450 V

终端类型

SOLDER

投掷配置

SPDT, SPST

触点额定电流

20 A

触点终端

PC引脚

触点形式

1 Form X

继电器类型

Relay

产品类别

汽车继电器

运行时间

2.5 ms

线圈电压

12VDC

线圈型

Non-Latching

切换电压

450 VDC

线圈电流

240 mA

发布时间

1 ms

触点(DC)最大额定值 R 负载

消耗功率

2.9 W

线圈功率

2.9 W

触点/输出电源类型

DC

继电器动作

LATCHED

线圈电压(DC)

12 V

线圈/输入电源类型

DC

PCB孔数

4

开路触点之间的介电强度

2800 Vrms

输入开关控制类型

Random

线圈和触点之间的介电强度

2800 Vrms

触点(DC)最大额定功率 R 负载

继电器功能

SPST

触点排列

SPST-NO-DM

触点配置

单刀双掷

继电器表格

1 FORM X

线圈工作电压(直流)

6.9 V

线圈释放电压(DC)

1.2 V

端子长度

0.003 inch

线圈抑制二极管

无

产品类别

汽车继电器

线圈终端

PC引脚

产品长度(mm)

25.55(mm)

宽度

20.7 mm

高度

13.3 mm

长度

25.55 mm

本体高度

34.7 mm

产品高度(mm)

19.3(mm)

RoHS状态

符合RoHS标准
