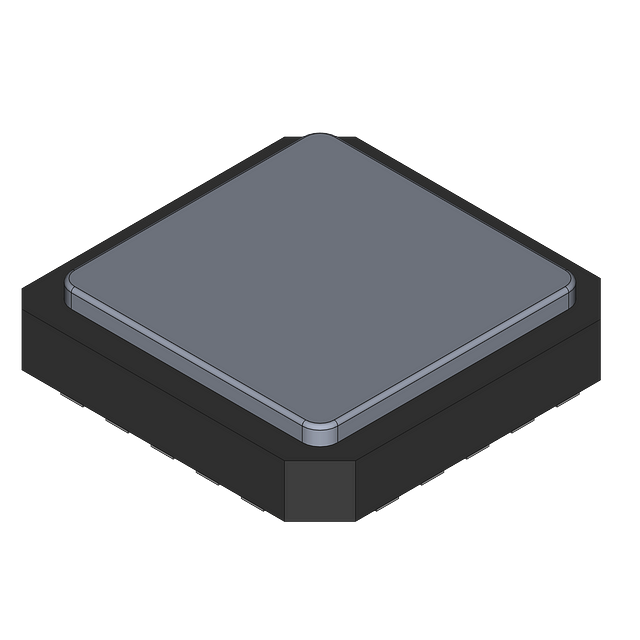

Texas Instruments 5962-7802003M2A

生命周期状态

Production (Last Updated: 6 days ago)

工厂交货时间

6 Weeks

安装类型

表面贴装

包装/外壳

20-CLCC

表面安装

YES

引脚数

20

供应商器件包装

20-LCCC (8.89x8.89)

终端数量

20

Manufacturer Lifecycle Status

ACTIVE (Last Updated: 6 days ago)

Schedule B

8542390000

Package

Tube

厂商

德州仪器

Product Status

活跃

RoHS

Compliant

Package Description

LCC-20

Package Style

CHIP CARRIER

Package Body Material

CERAMIC, METAL-SEALED COFIRED

Package Equivalence Code

LCC20,.35SQ

Operating Temperature-Min

-55 °C

Supply Voltage-Nom

5 V

Reflow Temperature-Max (s)

未说明

Supply Voltage-Min

4.5 V

Operating Temperature-Max

125 °C

Manufacturer Part Number

5962-7802003M2A

Interface Standards

EIA-422-B; TIA-422-B; EIA-423-B; TIA-423-B; V.10; V.11

Package Code

QCCN

Package Shape

SQUARE

Manufacturer

Texas

Part Life Cycle Code

活跃

Ihs Manufacturer

Texas INC

Supply Voltage-Max

5.5 V

Risk Rank

5.33

Part Package Code

QLCC

Usage Level

Military grade

包装

Rail/Tube

系列

*

操作温度

-55°C ~ 125°C (TA)

ECCN 代码

EAR99

类型

Receiver

最高工作温度

125 °C

最小工作温度

-55 °C

HTS代码

8542.39.00.01

子类别

线路驱动器或接收器

技术

BIPOLAR

电压 - 供电

4.5V ~ 5.5V

端子位置

QUAD

终端形式

无铅

峰值回流焊温度（摄氏度）

未说明

功能数量

4

端子间距

1.27 mm

Reach合规守则

not_compliant

引脚数量

20

JESD-30代码

S-CQCC-N20

资历状况

Qualified

Brand Name

Texas

工作电源电压

5 V

电源

5 V

温度等级

MILITARY

最大电源电压

5.5 V

最小电源电压

4.5 V

电源电流

70 mA

最大电源电流

70 mA

电源电流-最大值

70 mA

逻辑功能

Receiver

数据率

-

输出特性

3-STATE

座位高度-最大

2.03 mm

差分输出

NO

输出极性

TRUE

议定书

RS422, RS423

输入特性

差动施密特触发器

接口IC类型

LINE RECEIVER

驱动器/接收器的数量

0/4

筛选水平

MIL-STD-883

接收器位数

4

双工

-

接收器迟滞

50 mV

ESD保护

无

接收延迟-最大

35 ns

电源电压1-额定值

5 V

输出低电流-最大值

0.008 A

接收器数

4

电源电压1-最小值

4.5 V

电源电压1-最大值

5.5 V

高度

2.03 mm

长度

8.89 mm

宽度

8.89 mm

器件厚度

1.83 mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

含铅
