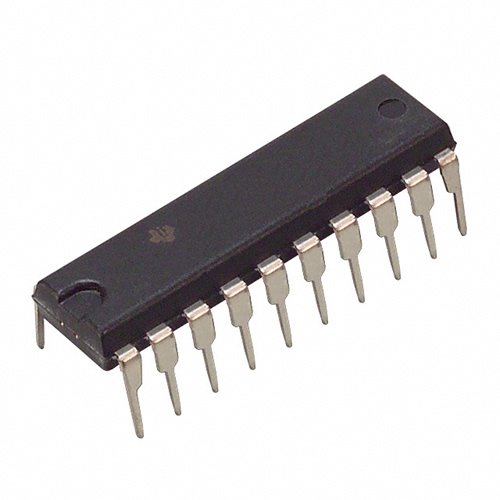

Texas Instruments CD74HC640EE4

包装/外壳

PDIP

触点镀层

Gold

底架

通孔

表面安装

NO

引脚数

20

质量

1.1991 g

终端数量

20

Number of Elements

1

RoHS

Compliant

Package Description

DIP-20

Package Style

IN-LINE

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

DIP20,.3

Operating Temperature-Min

-55 °C

Reflow Temperature-Max (s)

未说明

Operating Temperature-Max

125 °C

Rohs Code

有

Manufacturer Part Number

CD74HC640EE4

Supply Voltage-Nom (Vsup)

4.5 V

Package Code

DIP

Package Shape

RECTANGULAR

Manufacturer

Texas

Part Life Cycle Code

Obsolete

Ihs Manufacturer

Texas INC

Risk Rank

5.21

Part Package Code

DIP

Prop.

27 ns

包装

Rail/Tube

JESD-609代码

e4

无铅代码

有

端子表面处理

Nickel/Palladium/Gold (Ni/Pd/Au)

最高工作温度

125 °C

最小工作温度

-55 °C

附加功能

带方向控制

HTS代码

8542.39.00.01

子类别

Bus Driver/Transceivers

技术

CMOS

端子位置

DUAL

终端形式

THROUGH-HOLE

峰值回流焊温度（摄氏度）

未说明

功能数量

1

端子间距

2.54 mm

Reach合规守则

compliant

引脚数量

20

JESD-30代码

R-PDIP-T20

资历状况

不合格

Brand Name

Texas

极性

Inverting

电源电压-最大值(Vsup)

6 V

电源

2/6 V

温度等级

MILITARY

电源电压-最小值(Vsup)

2 V

通道数量

8

电路数量

8

最大电源电压

6 V

最小电源电压

2 V

端口的数量

2

比特数

8

传播延迟

90 ns

静态电流

8 µA

接通延迟时间

225 ns

家人

HC/UH

逻辑功能

Inverting, Transceiver

方向

双向

输出特性

3-STATE

座位高度-最大

5.08 mm

输出极性

INVERTED

逻辑IC类型

总线收发器

最大 I(ol)

0.006 A

每个元素的比特数

8

高电平输出电流

-7.8 mA

传播延迟(tpd)

135 ns

低水平输出电流

7.8 mA

控制类型

通用控制

计数方向

BIDIRECTIONAL

转换

N/A

宽度

7.62 mm

长度

25.4 mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
