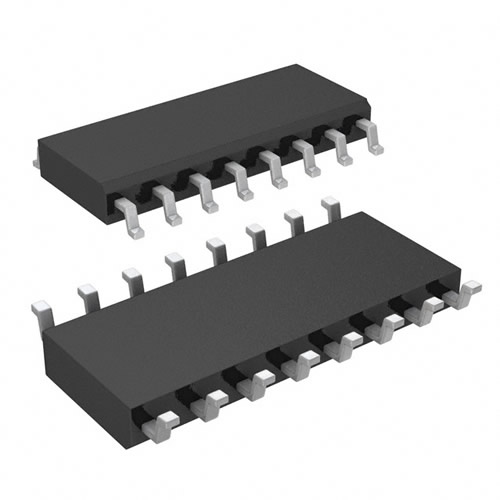

Texas Instruments UC2823ADWG4

包装/外壳

SOIC

表面安装

YES

引脚数

16

质量

473.692182mg

Frequency(Max)

1.1MHz

JESD-609代码

e4

湿度敏感性等级(MSL)

2 (1 Year)

终止次数

16

ECCN 代码

EAR99

端子表面处理

Nickel/Palladium/Gold (Ni/Pd/Au)

最高工作温度

85°C

最小工作温度

-40°C

附加功能

也可在当前模式下配置

端子位置

DUAL

终端形式

鸥翼

峰值回流焊温度（摄氏度）

260

功能数量

1

电源电压

12V

频率

1MHz

引脚数量

16

输出的数量

1

输出电压

5.1V

输入电压-Nom

12V

温度等级

INDUSTRIAL

最大电源电压

22V

模拟 IC - 其他类型

开关控制器

输出电流

200mA

电压 - 输出

2V

输入电压(Min)

8.8V

拓扑

Flyback, Boost

控制模式

VOLTAGE-MODE

频率开关

1MHz

输入电压(最大)

20V

控制技术

脉宽调制

上升时间

20ns

供应电流-最大值(Isup)

36mA

下降时间（典型值）

20 ns

切换器配置

PUSH-PULL

最大工作周期

100 %

占空比（最大）

100 %

高度

2.35mm

长度

10.28mm

宽度

7.52mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

无铅
