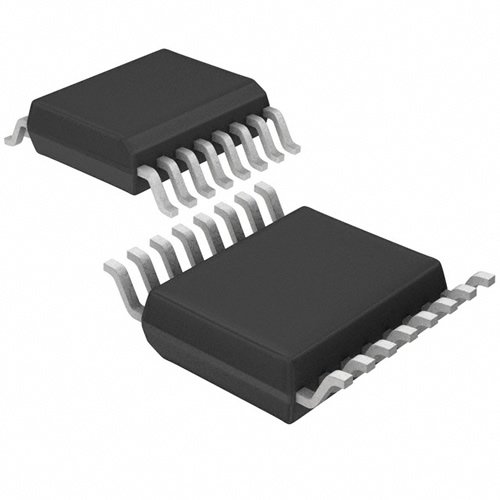

Texas Instruments UCC2806MG4

包装/外壳

SSOP

底架

表面贴装

表面安装

YES

引脚数

16

终端数量

16

SwitchingFrequency

52 kHz

Package Description

GREEN, PLASTIC, QSOP-16

Package Style

SMALL OUTLINE, SHRINK PITCH

Moisture Sensitivity Levels

2

Package Body Material

PLASTIC/EPOXY

Package Equivalence Code

SSOP16,.25

Operating Temperature-Min

-40 °C

Reflow Temperature-Max (s)

未说明

Operating Temperature-Max

85 °C

Rohs Code

有

Input Voltage-Max

14.5 V

Manufacturer Part Number

UCC2806MG4

Package Code

SSOP

Package Shape

RECTANGULAR

Manufacturer

Texas

Part Life Cycle Code

Obsolete

Input Voltage-Min

8 V

Ihs Manufacturer

Texas INC

Risk Rank

5.2

Part Package Code

SOIC

JESD-609代码

e4

无铅代码

有

ECCN 代码

EAR99

端子表面处理

Nickel/Palladium/Gold (Ni/Pd/Au)

最高工作温度

85 °C

最小工作温度

-40 °C

附加功能

ALSO OPERATES IN ADJUSTABLE MODE FROM 2.5V TO 15V

HTS代码

8542.39.00.01

子类别

开关稳压器或控制器

技术

BICMOS

端子位置

DUAL

终端形式

鸥翼

峰值回流焊温度（摄氏度）

260

功能数量

1

端子间距

0.635 mm

Reach合规守则

compliant

频率

1 MHz

引脚数量

16

JESD-30代码

R-PDSO-G16

输出的数量

2

资历状况

不合格

输出电压

11.9 V

输入电压-Nom

12 V

温度等级

INDUSTRIAL

最大电源电压

14.5 V

模拟 IC - 其他类型

开关控制器

输出电流

500 A

拓扑

Boost, Flyback

控制模式

CURRENT-MODE

输出电流-最大值

0.5 A

控制技术

脉宽调制

座位高度-最大

1.75 mm

上升时间

35 ns

下降时间（典型值）

35 ns

额定输入电压

14.5 V

切换器配置

PUSH-PULL

最高频率

1 MHz

开关频率-最大值

1000 kHz

最大工作周期

50 %

占空比

50 %

宽度

3.9 mm

长度

4.9 mm

辐射硬化

无

RoHS状态

符合RoHS标准

无铅

含铅
